789的瑞纳红色仪表盘背光相当的俗气，而且不是自发光，阴天或者是过隧道仪表盘什么都看不到，影响行车安全；所以自己动手改成了白色背光的自发光仪表，改了后的效果相当满意。改了仪表盘后，中控的CD机总感觉不爽，在我们群里的吆喝下，通过3天的口水战，终于团购了8台DVD导航一体机，感觉物超所值，换了DVD后音响效果大有提升，以前加装的高音立马表现出效果，用SD卡播放MP3效果也相当的好，省下了一笔买碟的钱，蓝牙功能也是相当的实用，打电话，接电话再也不用一只手握方向盘了，大大提高了行车安全。

   废话少说，上图，希望大家多多支持，回帖就是对我的鼓励，以后还有更多精彩的改装

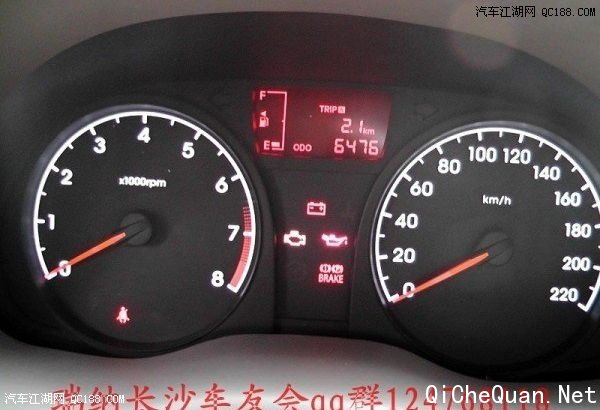

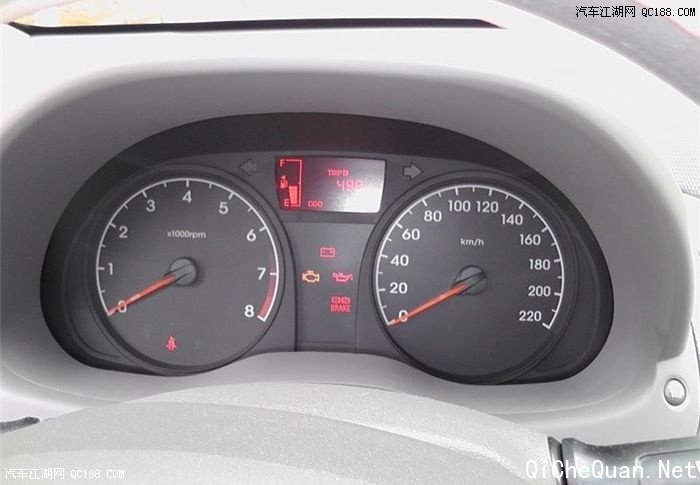

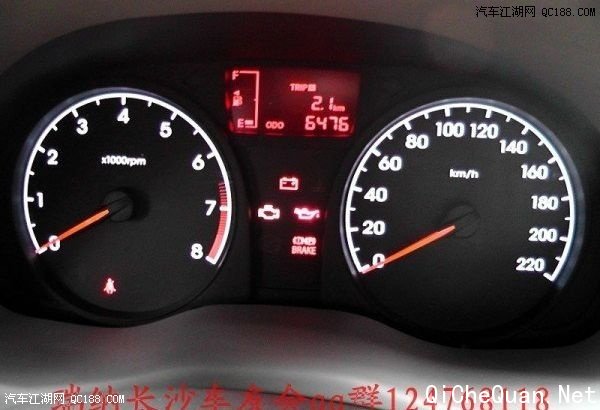

    提车不久时的仪表盘照片，没改的。

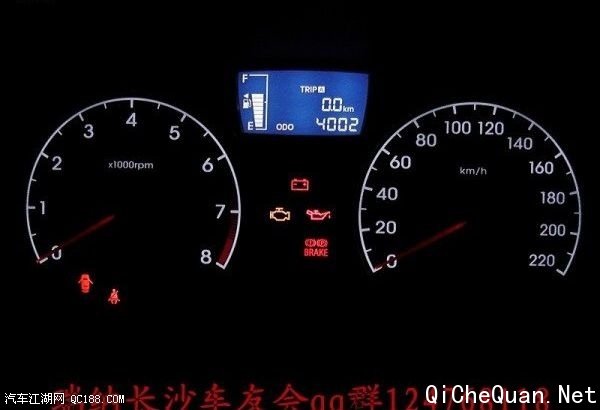

这是改了的照片，自发光的，中间里程表后来也改了




数字清楚多了，晚上尤其漂亮。




这是改了里程表的，蓝底白字是不是更漂亮（这张照片是我帮群里的车友改的）




拆卸下来的仪表盘

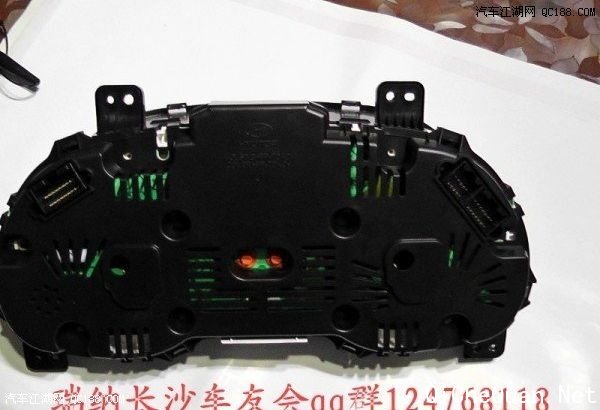

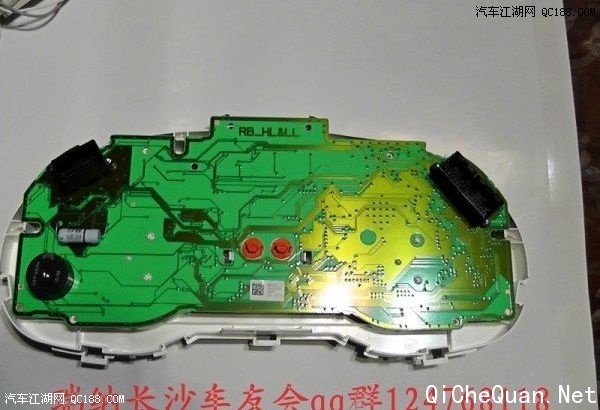

仪表盘背面

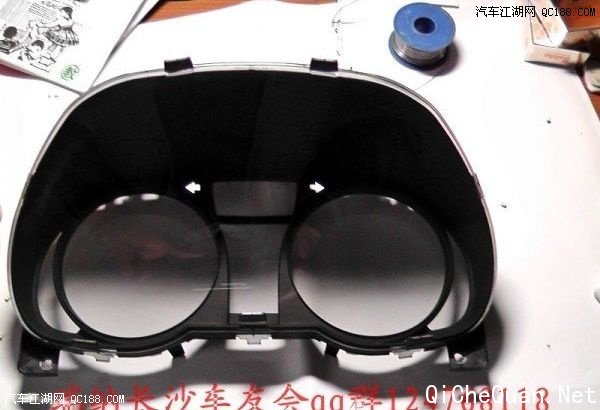

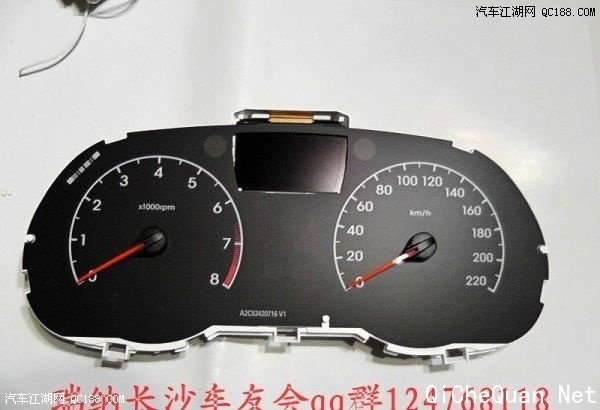

仪表盘前盖

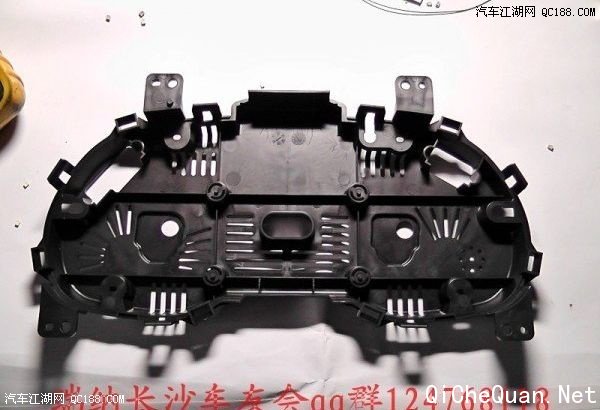

仪表盘后盖

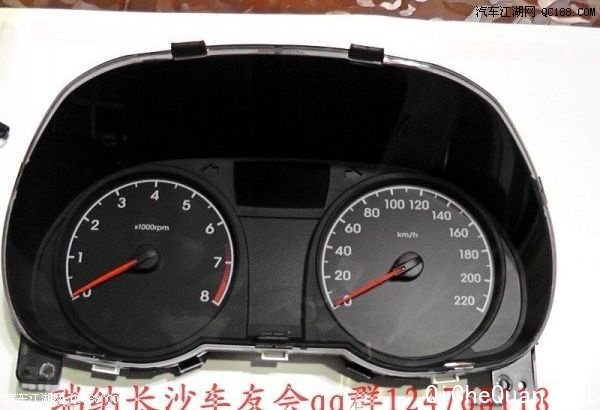

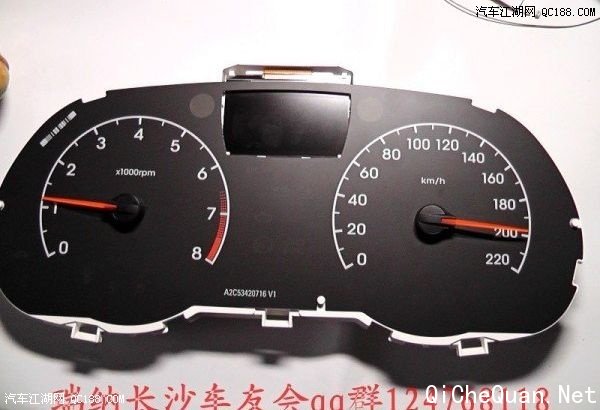

仪表盘

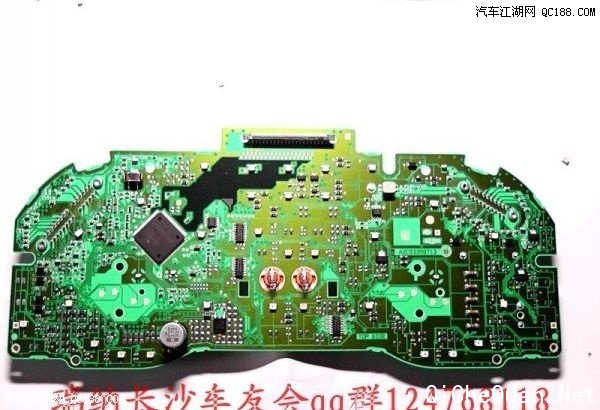

仪表盘的电路板，核心部件

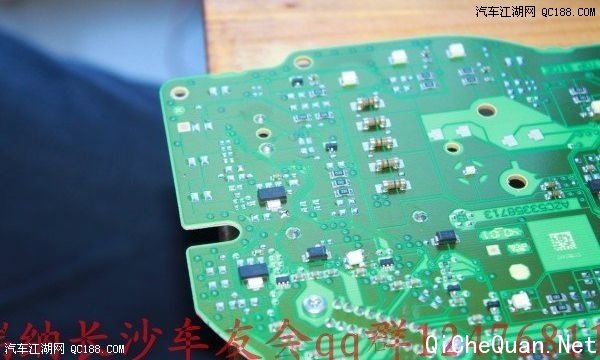

电路板正面

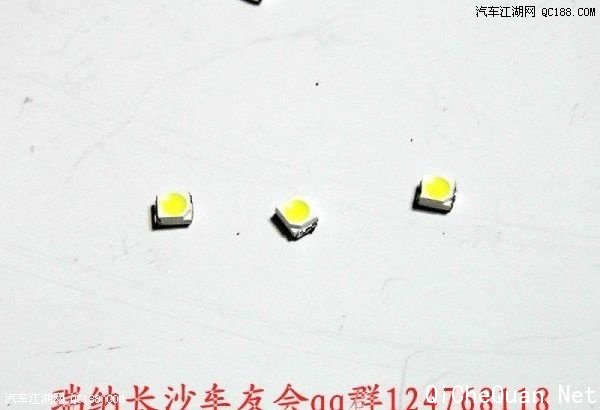

这就是改成白色需要的材料—LED

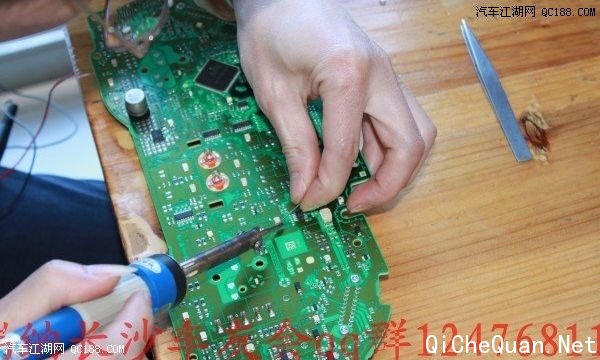

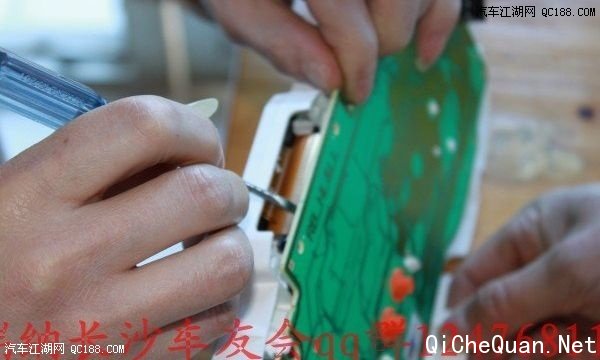

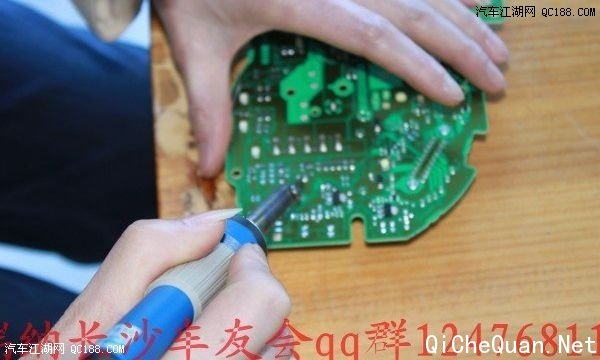

开始拆卸电路板

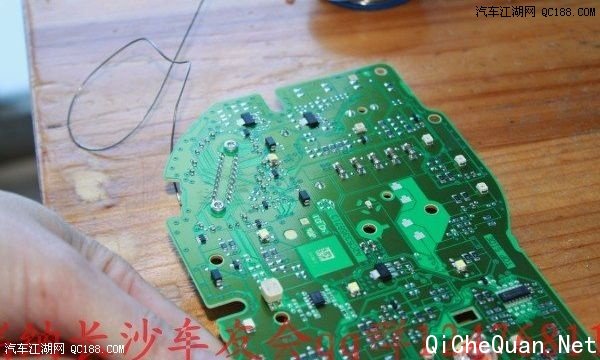

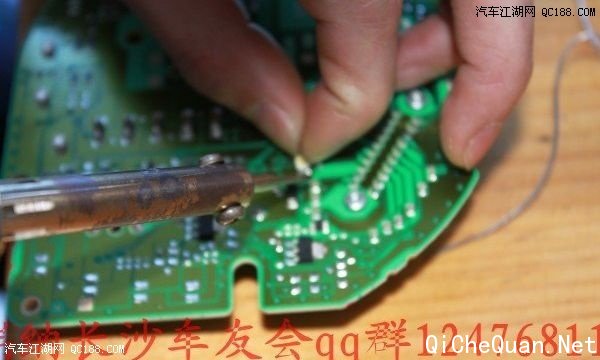

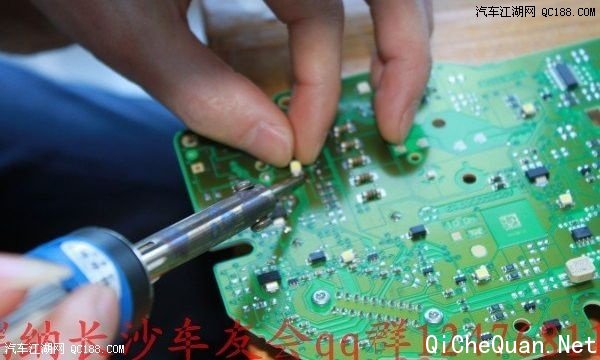

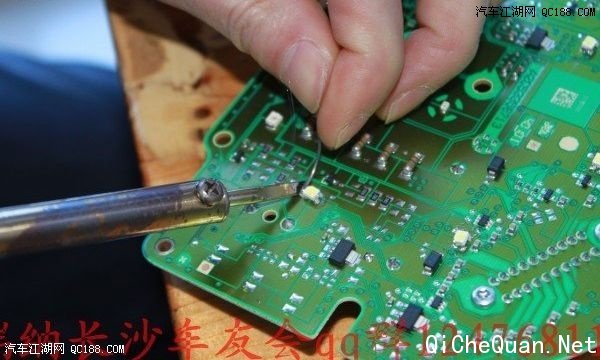

这就是要换的LED，这可是细活，不能有一点马虎，否则仪表盘就报废了

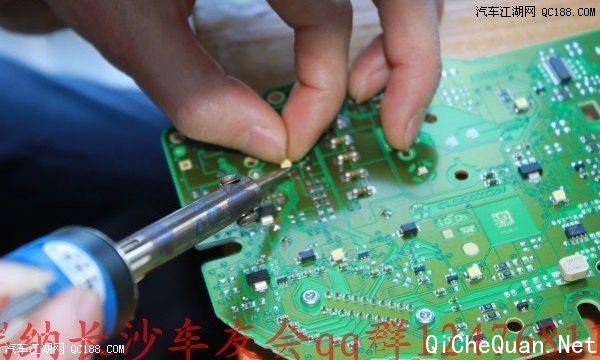

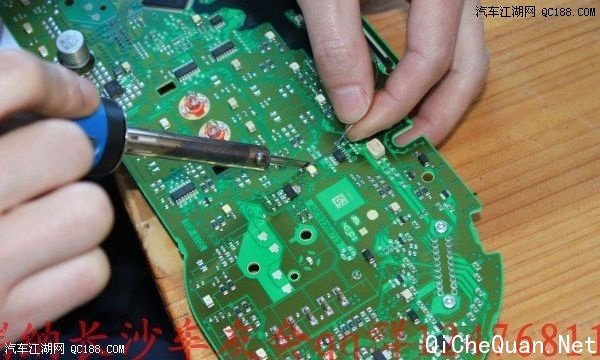

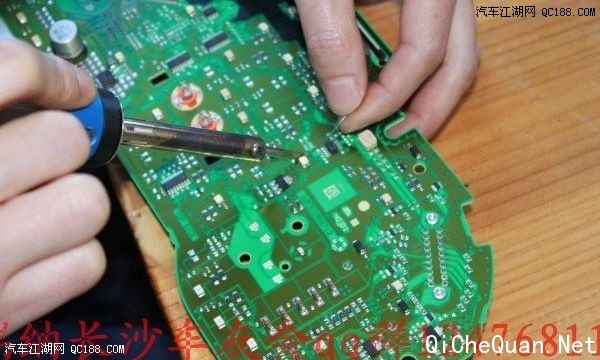

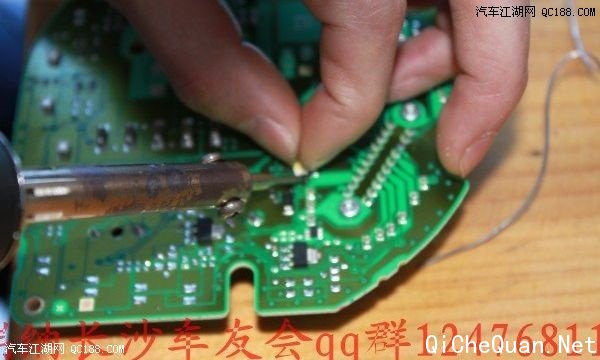

继续细活




作案工具就是，镊子，电烙铁，万用表，焊锡丝

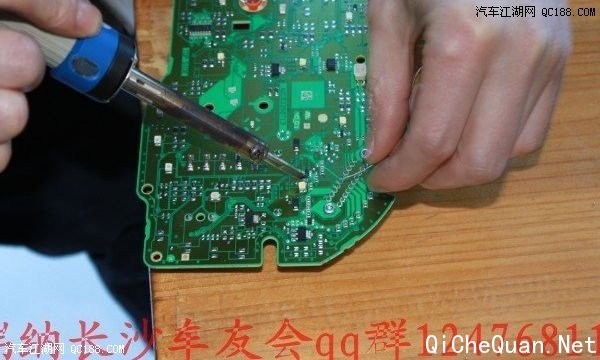

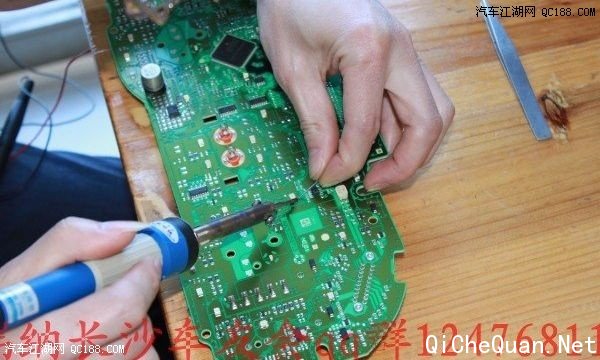

继续换，一共16个LED需要换，有点麻烦




呵呵，原车的工艺不错

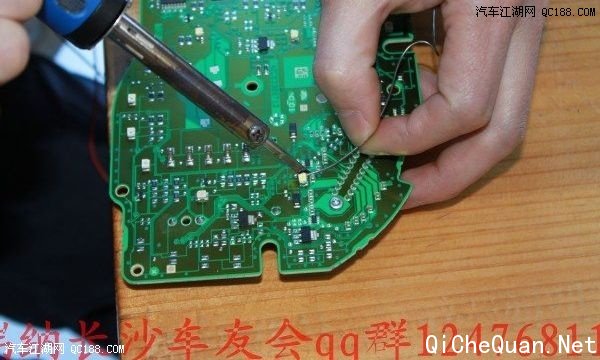

再换，没有基础的童鞋不要学哦

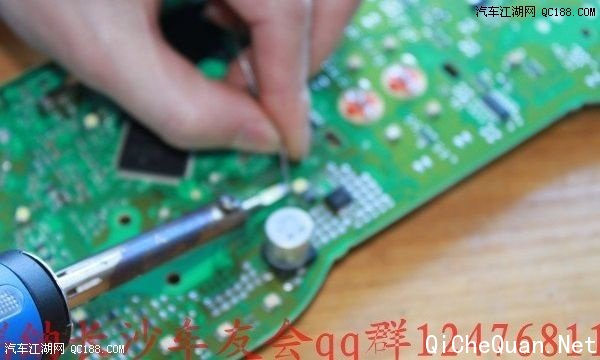

呵呵，电烙铁有点烫手

电烙铁需要保持一定的温度，太高了会烧掉的




电烙铁还需要良好的接地，不然静电击穿了CPU可不是好玩的哦

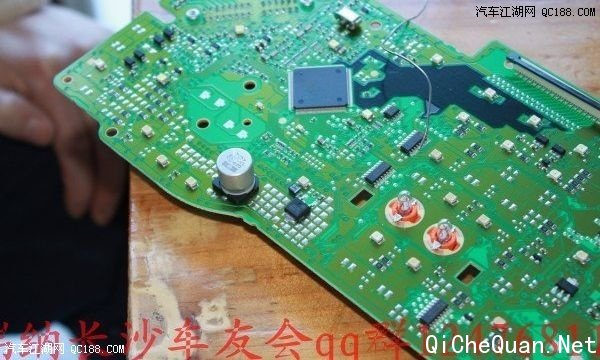

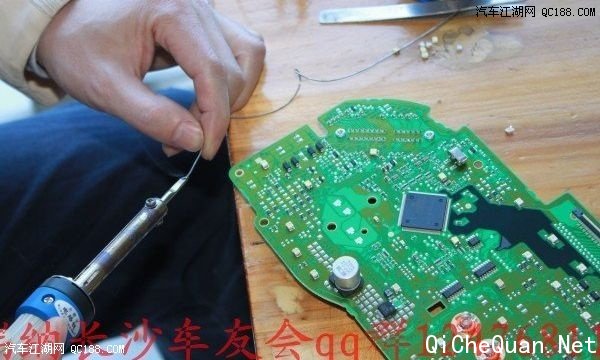

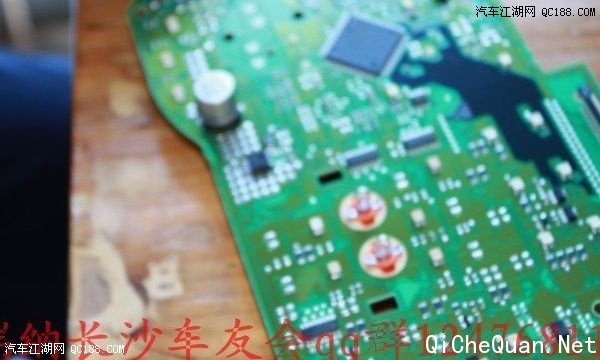

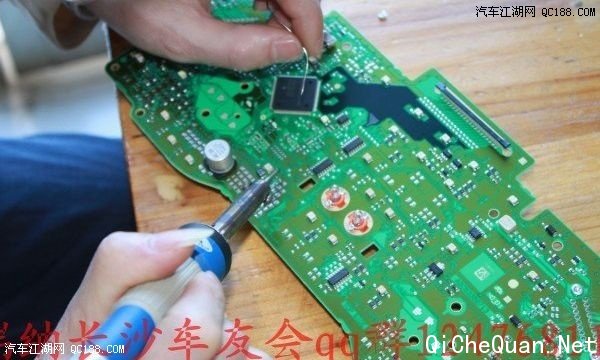

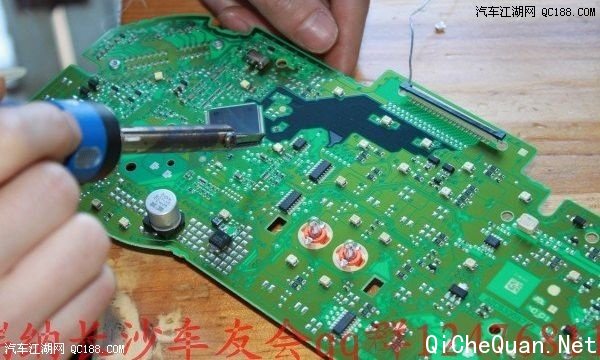

看见没，电烙铁旁边就是主芯片，要小心，报废了可要1000多啦




慢慢来，不能出一点差错的




休息一下再继续




掌握好温度




继续换

差不多换完了

这就是改仪表盘的背光过程，自发光需要在仪表盘接口改线，没有照片，请大家见谅。


下面就是改dvd导航的照片

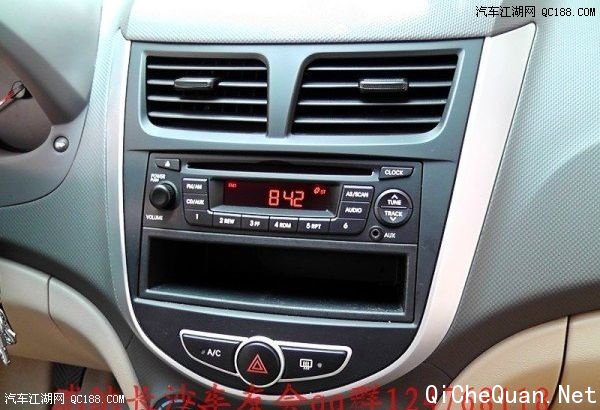

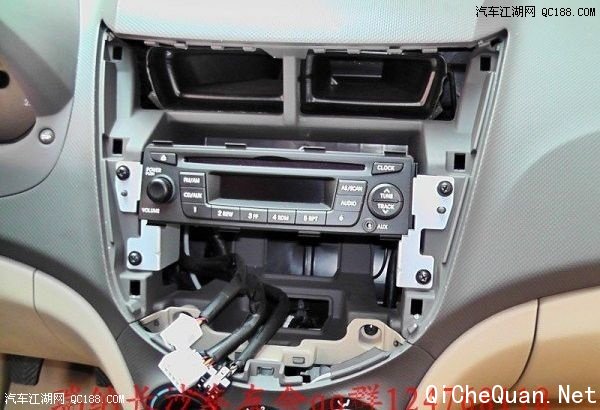

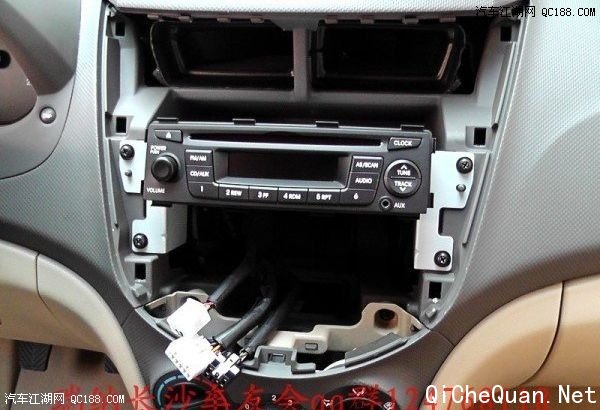

原车的CD机，留个纪念




面板拆了

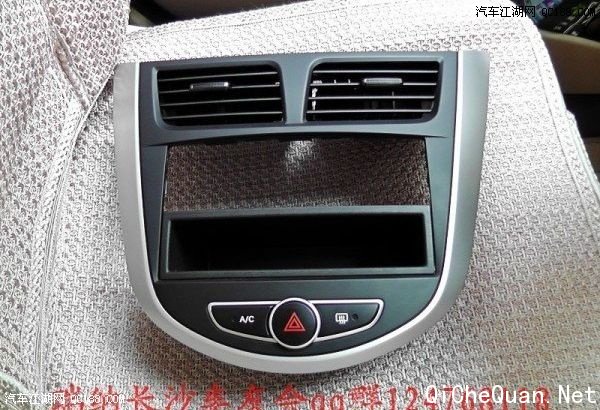

面板没用了，出风口还是要的

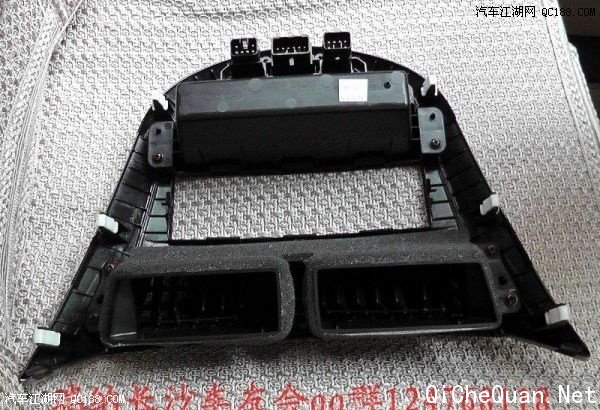

来张背面的




原车的CD机就这么一点点

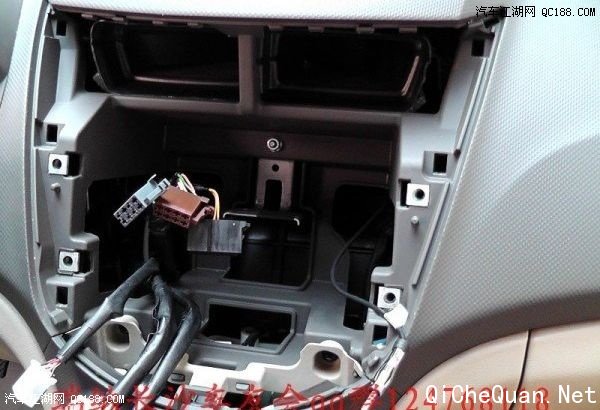

CD机拿了，估计也不能卖钱了

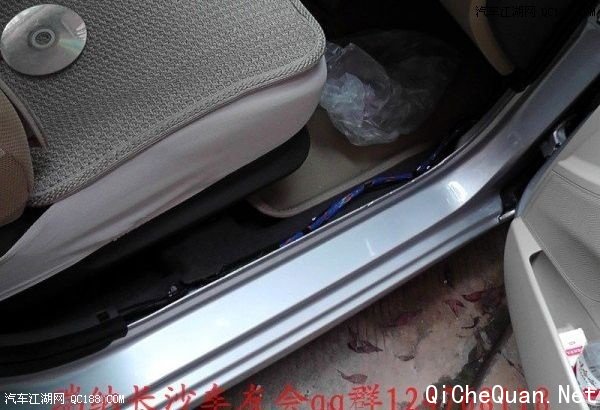

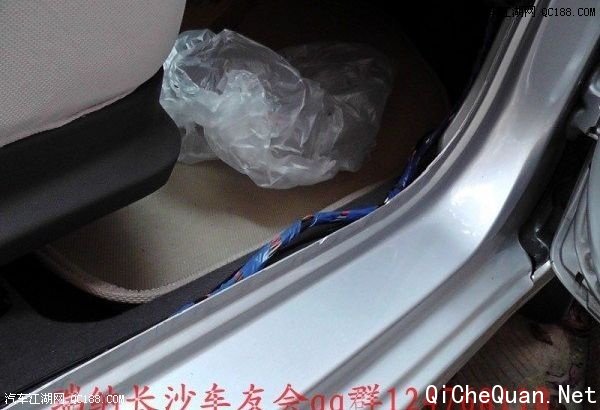

开始跑摄像头的线，沿门槛条一直跑到后备箱

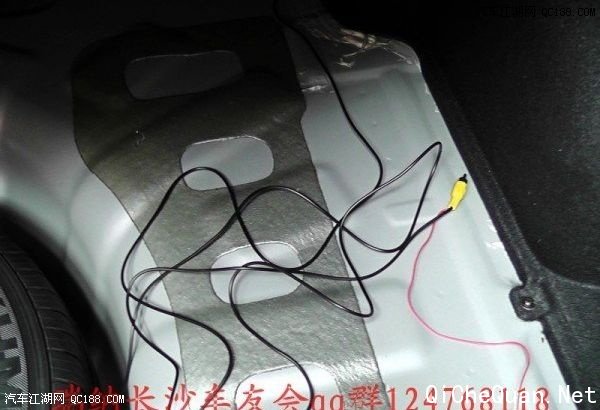

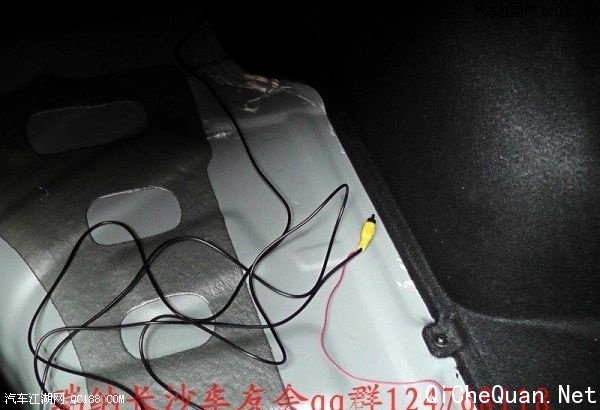

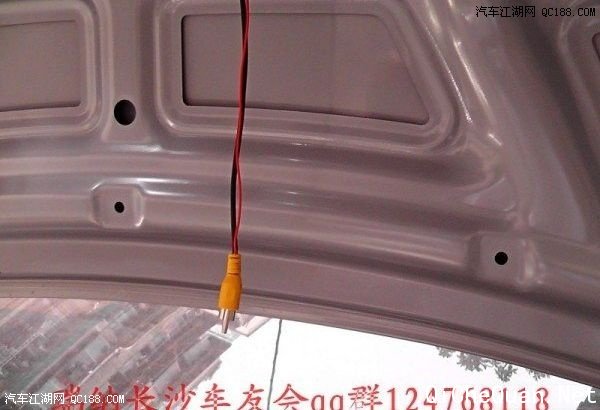

线到后备箱了

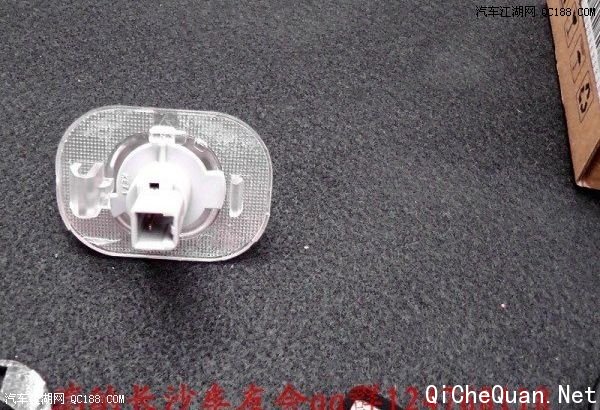

拆下的牌照灯




高清夜视摄像头

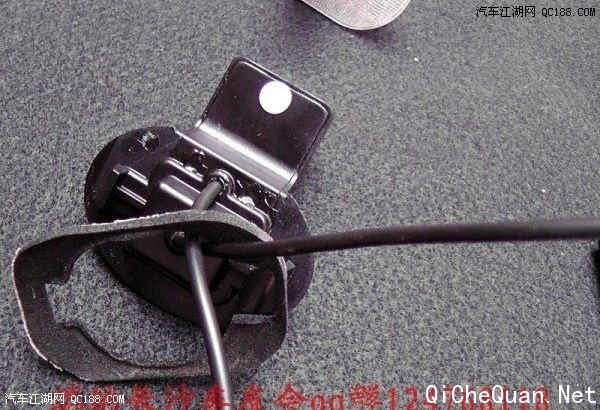

装好垫片防水

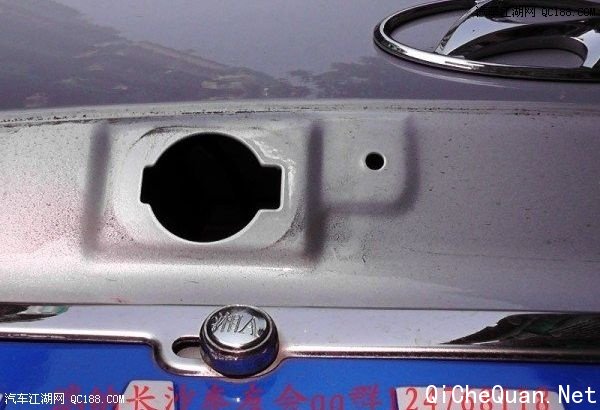

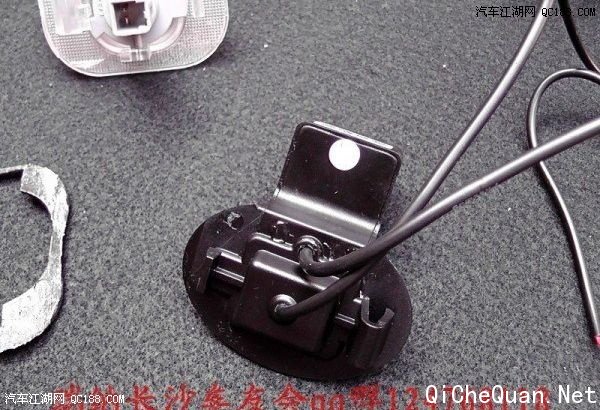

装摄像头的位置，专车专用的，方便

摄像头的连接线

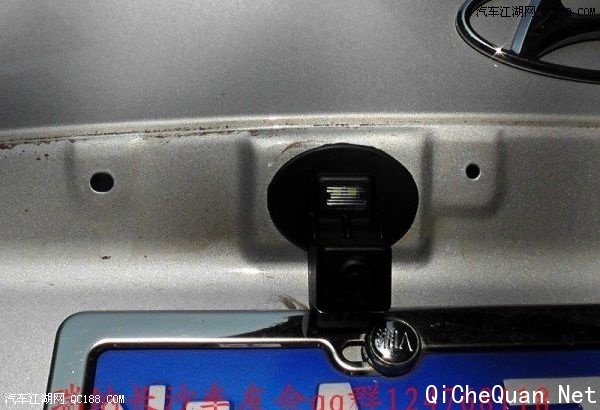

摄像头装好了




DVD也装好了，前面的过程大家都知道，所以没上图片了。DVD的品牌是AtC的

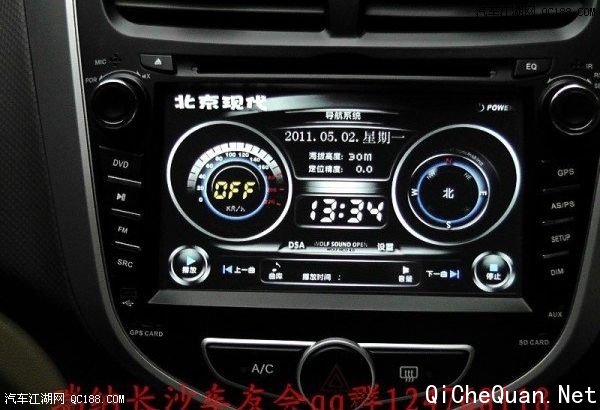

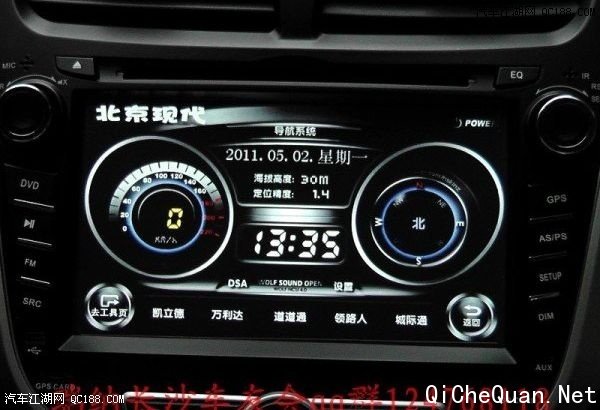

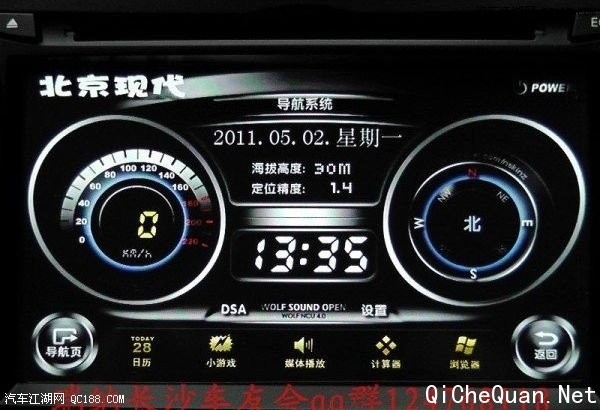

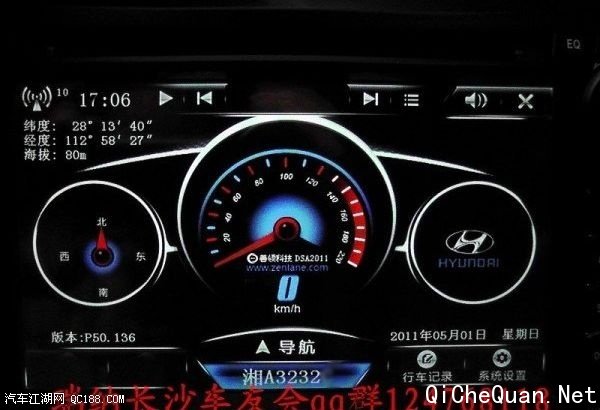

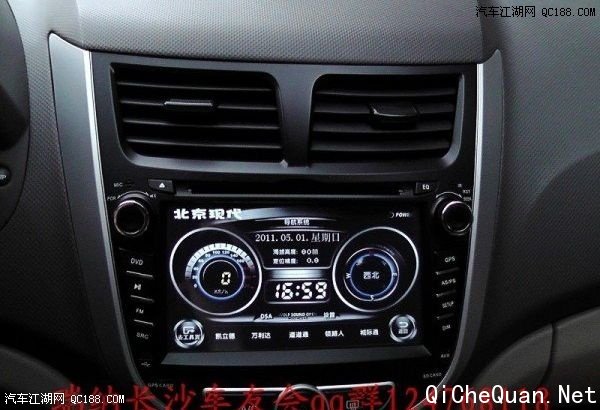

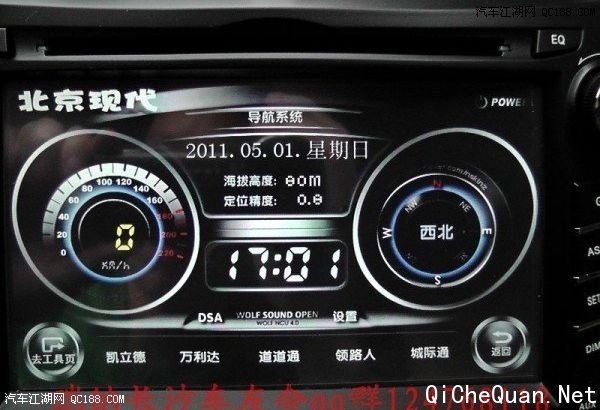

炮筒式界面，时间，速度，坐标一应俱全




我装了3个地图，凯立德，道道通，城际通

日历，游戏，媒体播放，浏览器，计算器什么都有

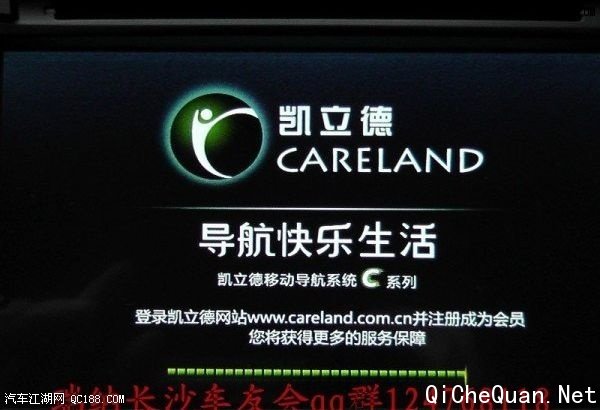

凯立德启动中

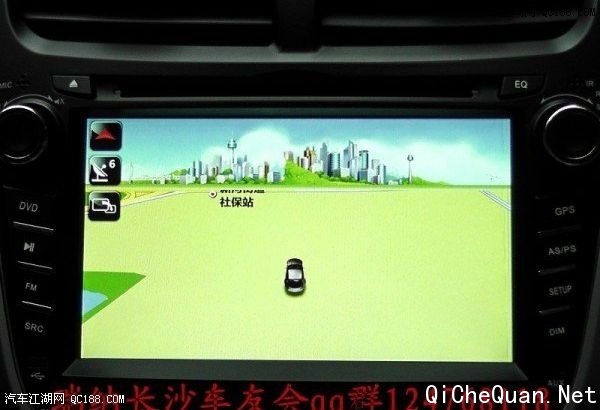

三维地图

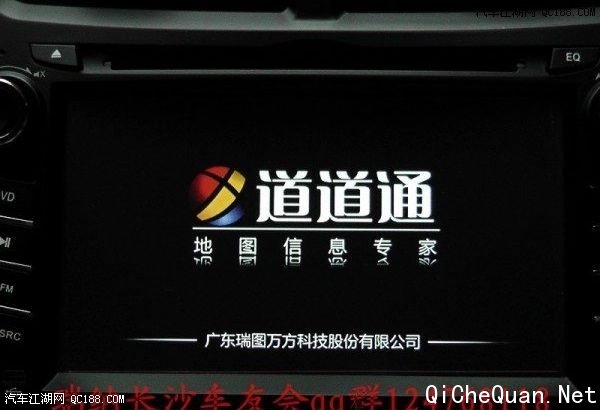

道道通启动中




道道通也是三维地图

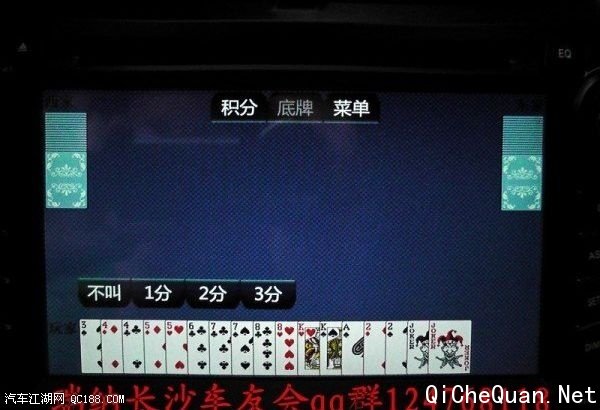

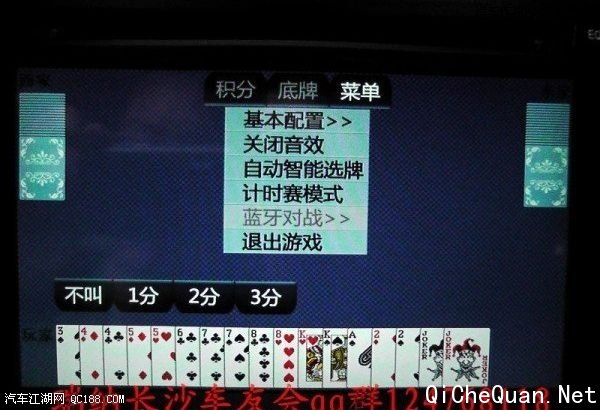

斗地主，你们懂的，呵呵

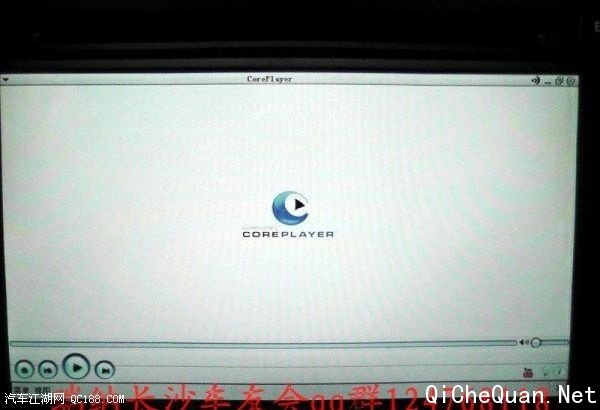

多媒体播放器

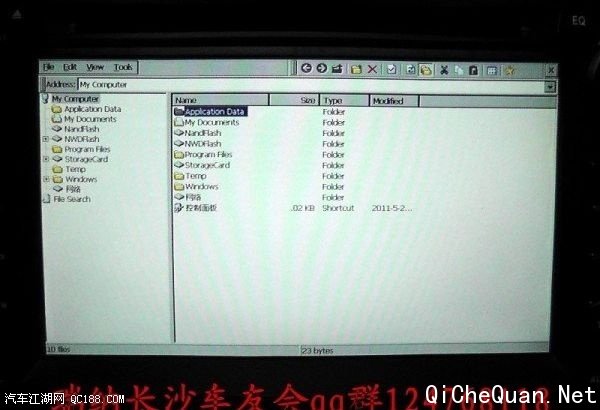

资源管理器

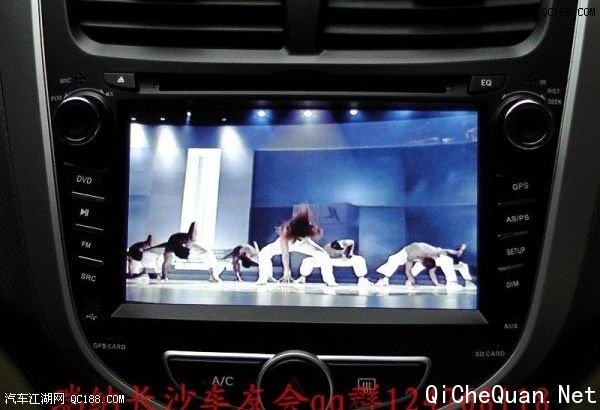

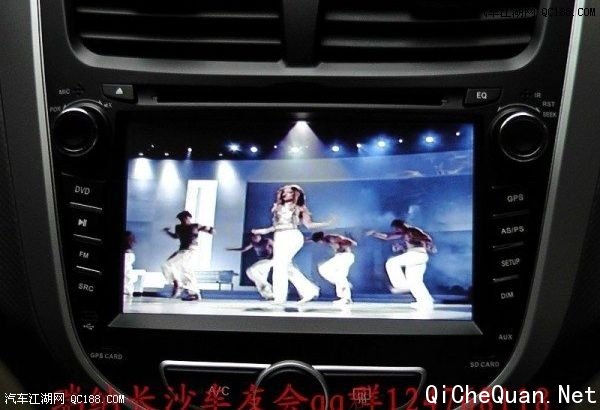

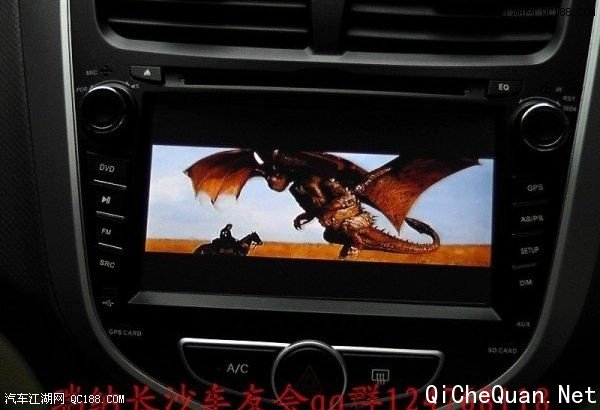

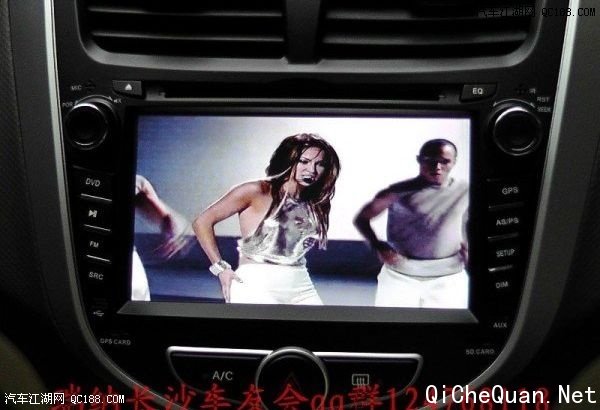

DVD的播放效果不错










DSA电子狗

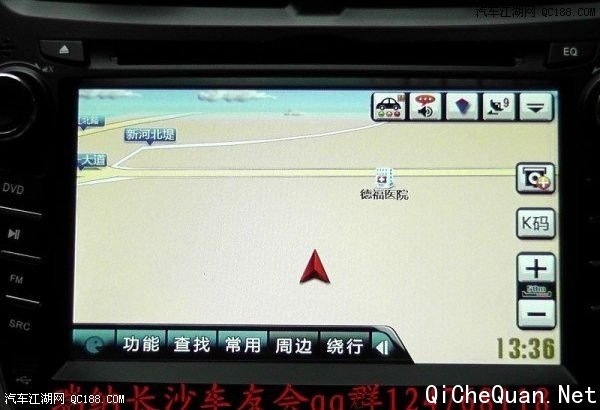

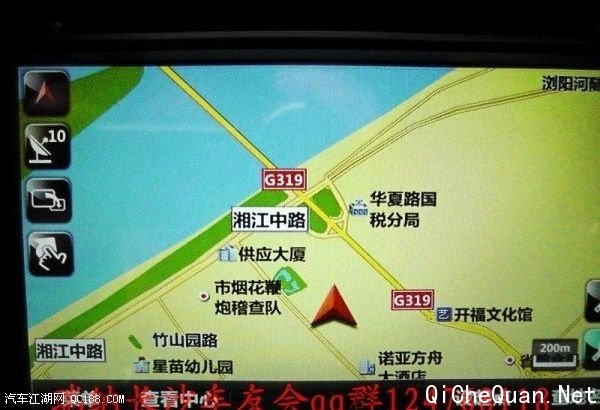

地图比较详细

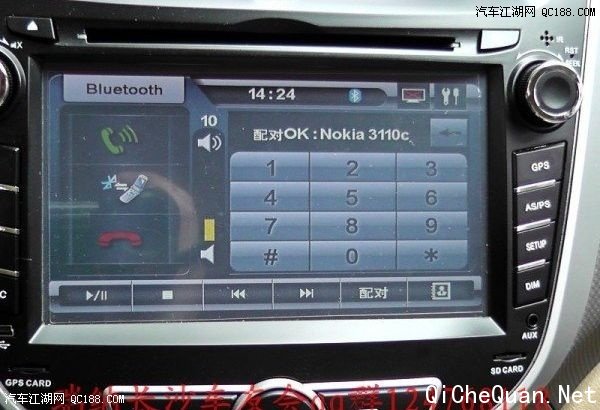

蓝牙对接

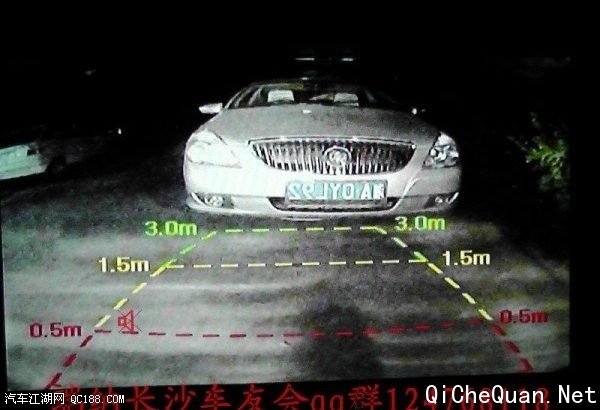

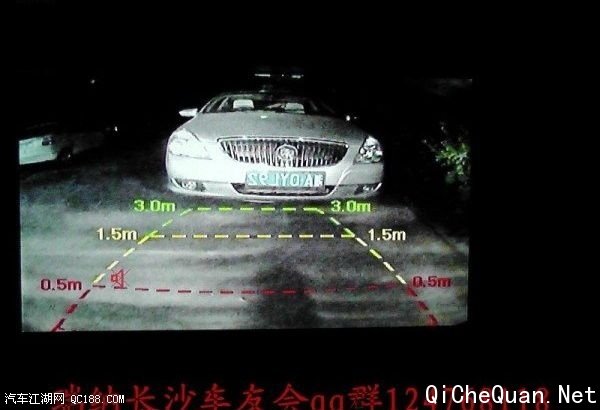

高清夜视摄像头的效果可以

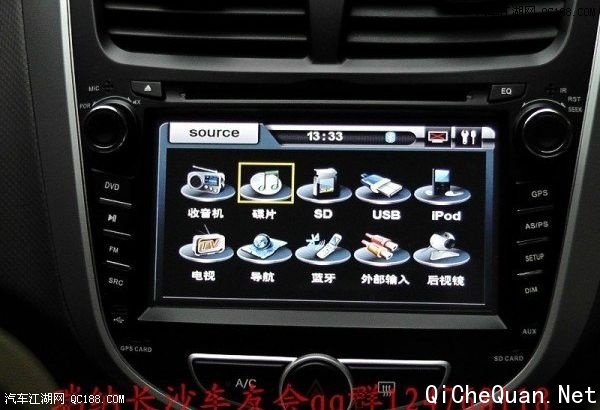

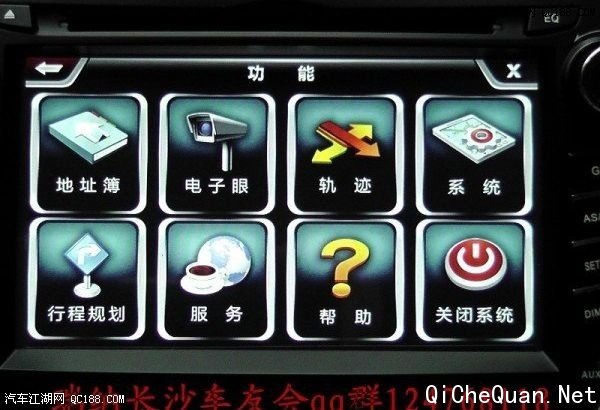

主菜单

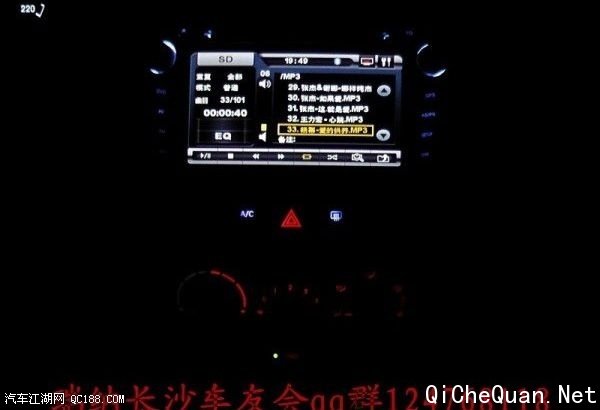

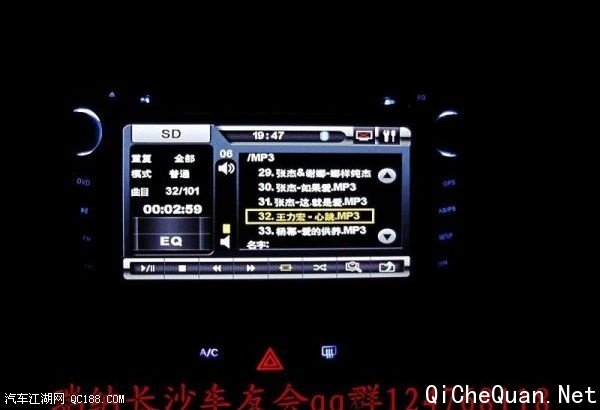

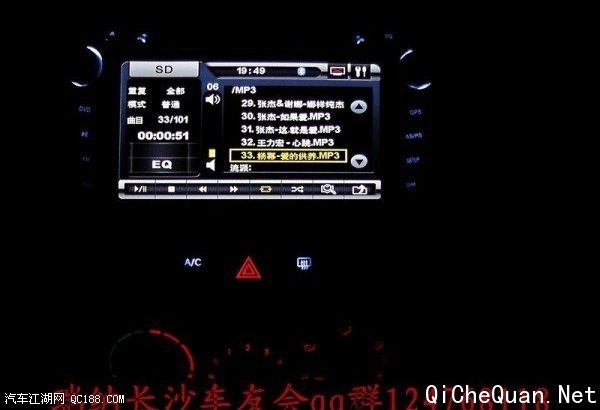

SD卡播放，晚上的效果也不错

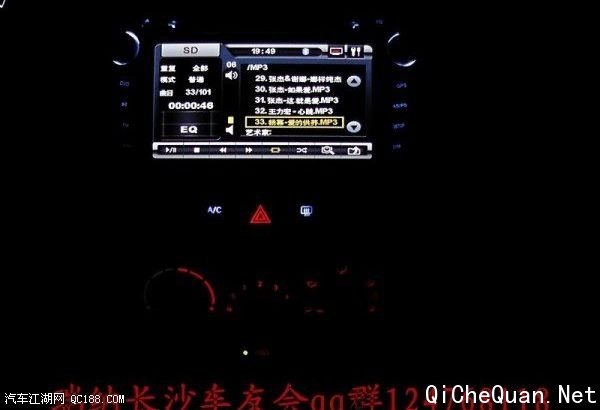

注意到没有这里的背光改成蓝色的了







DVD的品牌是AtC的，虽然不是名牌，但质量和做工还是可以的，我的原则是只买

对的不买贵的，只改实用的，不搞花哨的，呵呵。差不多就这么多了，深夜发帖希


望大家多多支持。
