DIY荣威550疯狂改装。。实现全车影像系统。

　　一、本次改装前前后后用了两周的时间，准确点说，到日前为止还未完全100%完成，我只是在我工作空的时间见缝作业，一开始在网上淘了不少配件，当然，肯定比车行的便宜不少了。货色还可以自己选。


　　-----------------------我是华丽的风格线---------------------------------


　　2012年11月28日，想好了要装些什么，先是上网查好资料，再拆采购些必用配件，小东西以后要用到再买也来的急，江浙沪反正都是隔天到的，广东那边也是隔两天时间，等的起的。不急!


　　一直没大量空的时间，到2012年12月5日一部分东西到了，就先装一下，作业>>>

　　

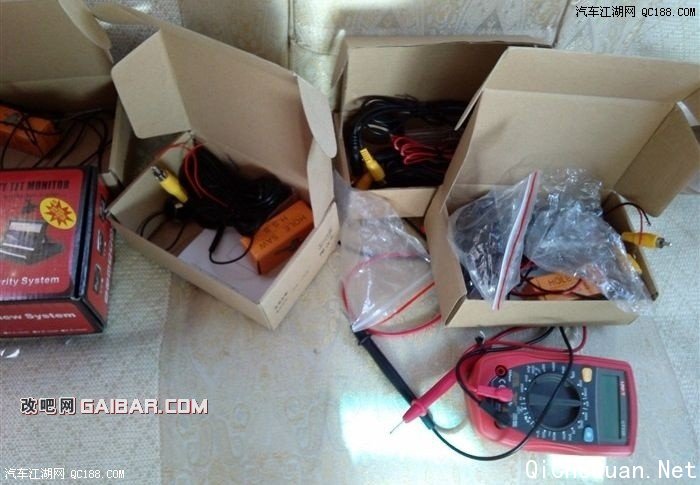

　　UP--这些是网上买的些摄像头，显示屏，万能表之前就有的。

　　

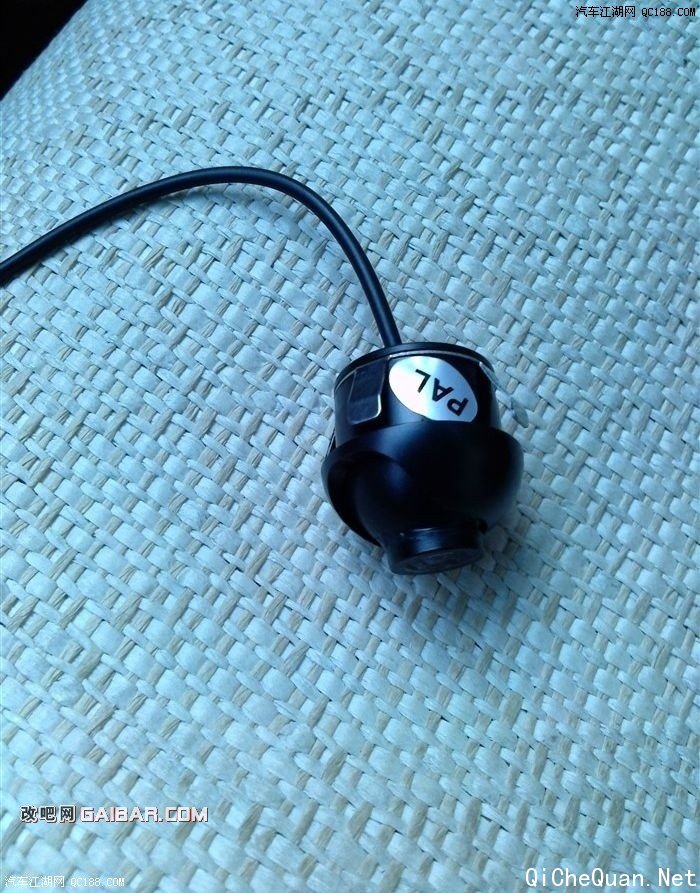

　　UP--来张摄像头的特写。

　　

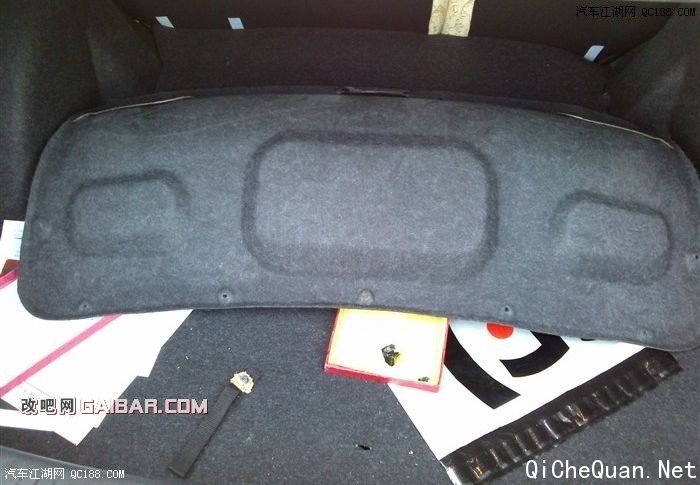

　　UP--先把后车盖的外套全扒了，这样才好施工，一开始都是用两个一字螺丝刀处理的，卡扣都不好弄下来。

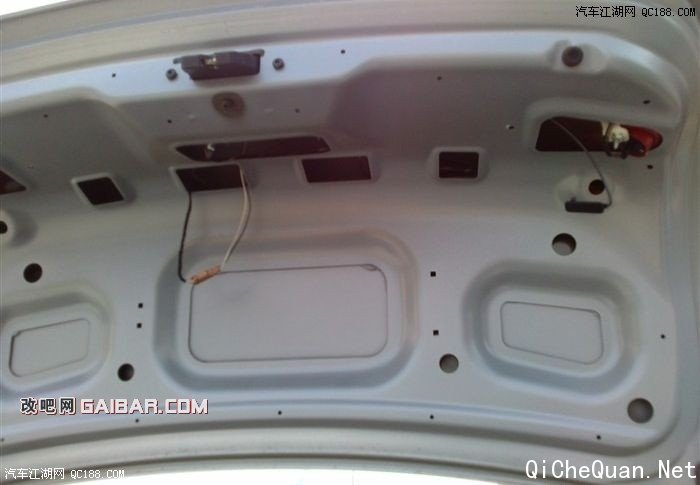

　　UP--接下去是走线，把后摄像头装在后车门开关位置，这个很简单了。主要是走线，要用很细的铁丝做引线来穿线。

　　



　　UP--这个是引的刹车灯的电源线。不过我太心急了，引线时，把灯的插头坐给弄坏了，现在少个倒车灯。

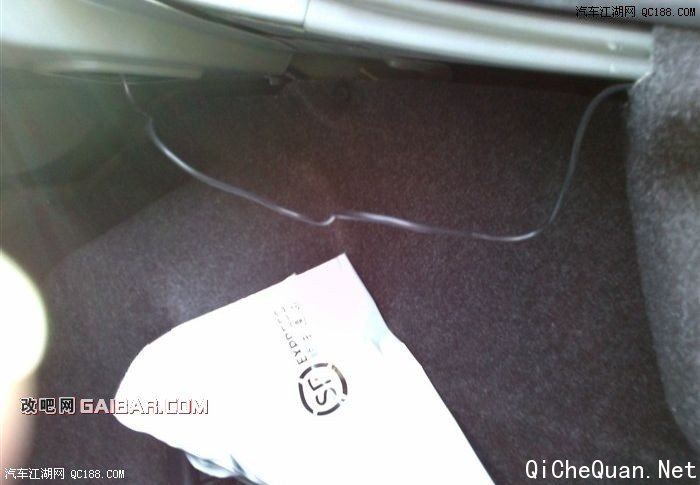

　　>>室内走线走在隔音橡胶里面,这个很简单了，不过一定要小心处理。


　　装了个倒车摄像头一个人断断续续用了好多个小时，分几天弄的也不太记得了，只是头一次大面积拆车，线引好后，接下去是装显示屏了。!!!先别急把后车门装回去，都试了正常再装也不急的。


　　----------------------我是华丽的风格线------------------------------

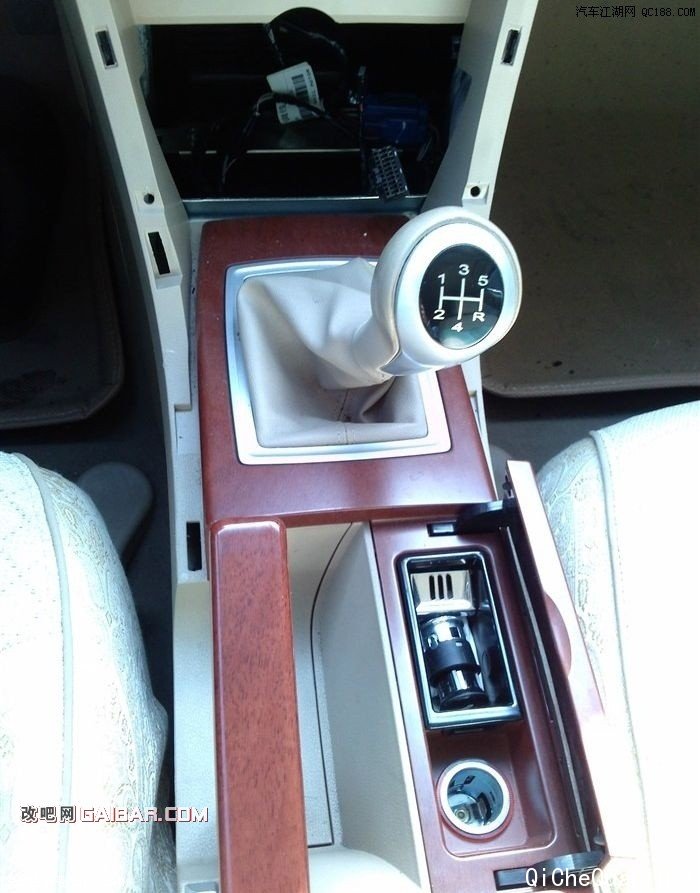

　　接下去是拆中控位置了。这个比较简单，用一字螺丝刀，看准了位置，撬一下就起来了。

　　



　　UP--把空调控制的面板都卸下来了。接口先卸下，这个方面操作，反民电源线都走这里，连接到点烟器里头的脚里面。


　　我一共有三路显示屏，4路摄像头(两侧视，一前视，一后视)，这一次要把除后视摄像头外的所以设备的电都接在这里。因为后视接倒车灯的。

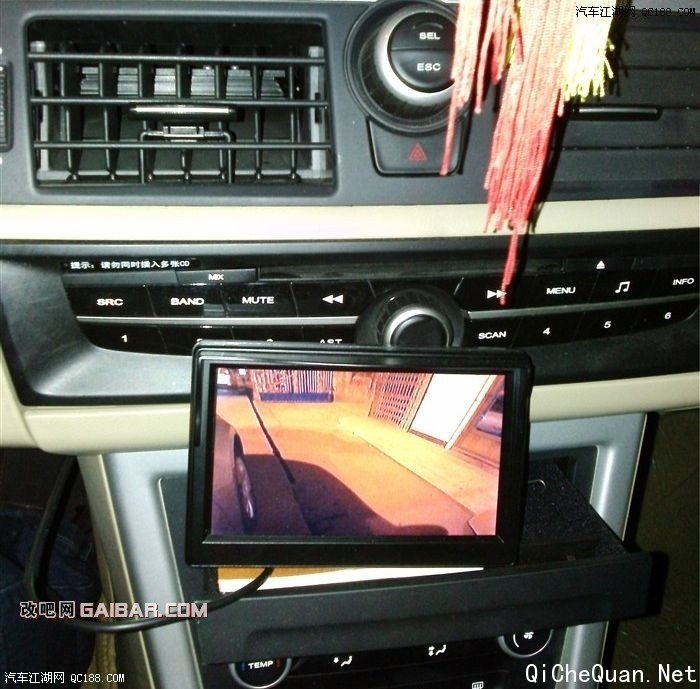

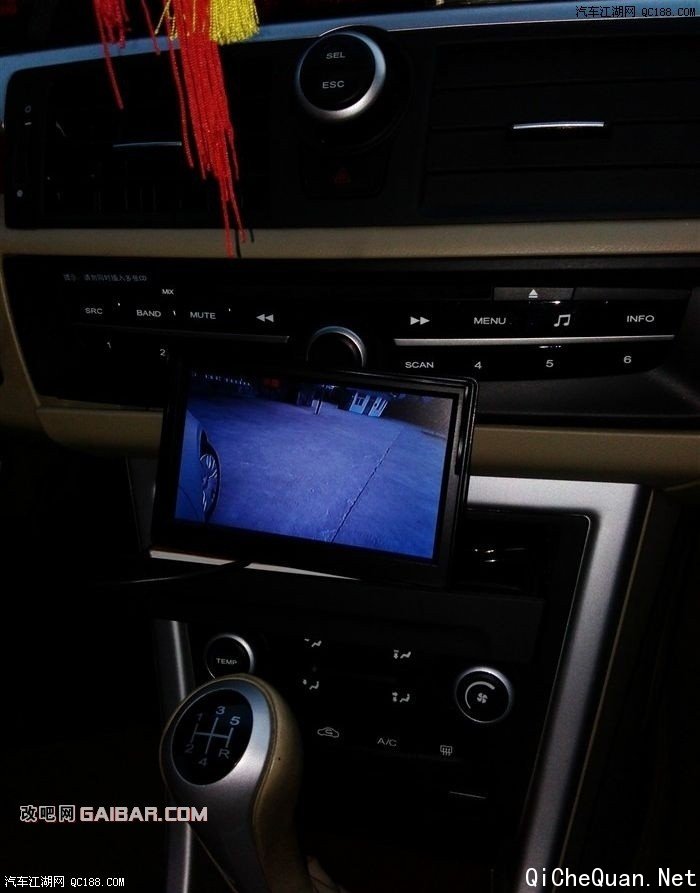

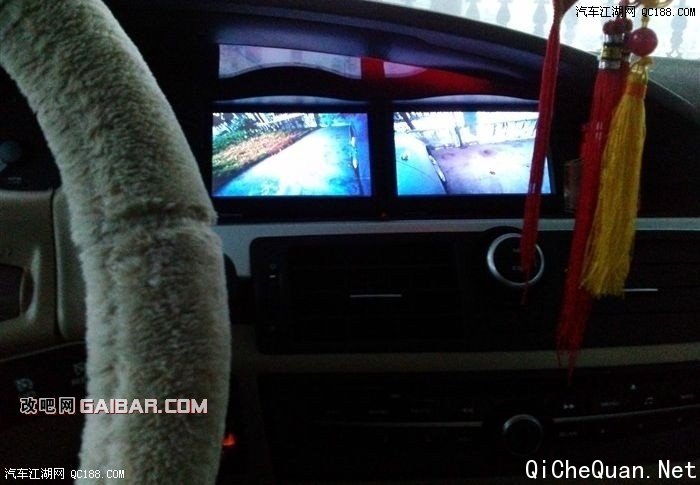

　　UP--絤走好后，先试一下后视摄像头的效果。显示屏先接一个，视频接后视。上倒车R，直接就显示出来视频了。这个方法 ，我的显示屏是两路输入的，这个之后可以接前车摄像头的，正常行车情况下，显示车前情况，倒车是显示车后情况。用一个摄像头输出。

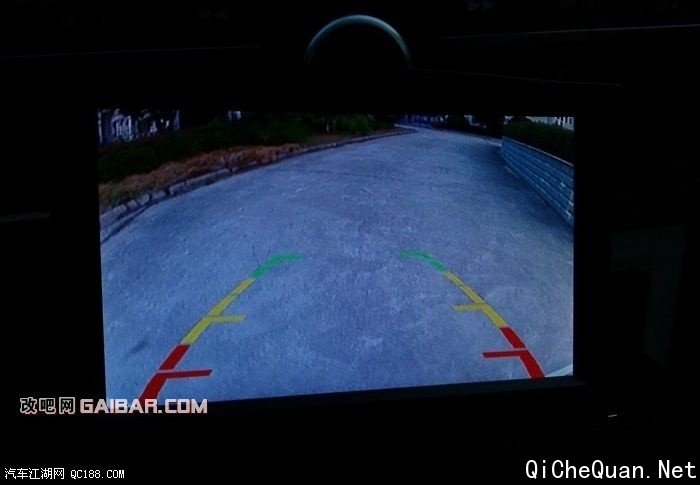

　　UP--再来张倒车视频的特写。高兴。成功了，然后把后车盖该接好的都接上。


　　这一阶段完成。改天有空再弄右视、左视摄像头与显示屏。


-------------------------------我是华丽的风格线-----------------------------------

　　N天过去了。又有时间弄。


　　二话不说，拆!!

　　

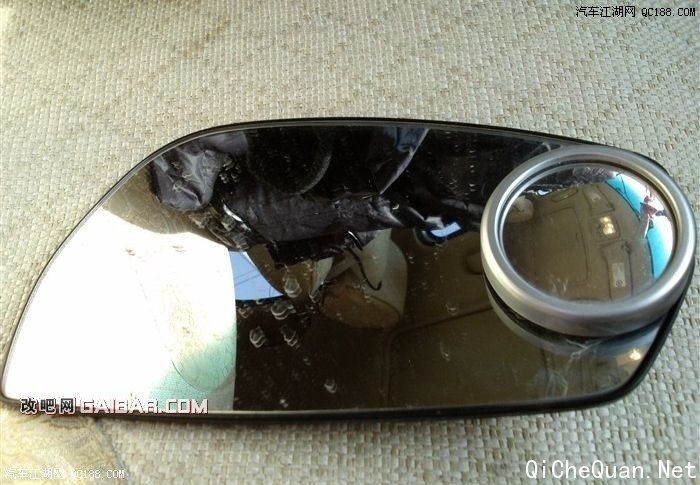

　　UP---我的侧视反光镜卸下来了。注意还带小圆镜的。这样不浪费钱去换镜片弄那种大视野的了。

　　



　　前辈都早弄讲的很明白了，从下面撬一下就把镜片撬下来的。


　　底配没有电加热的，接下去还是把这耳朵也卸下来。这样才好穿线。

　　

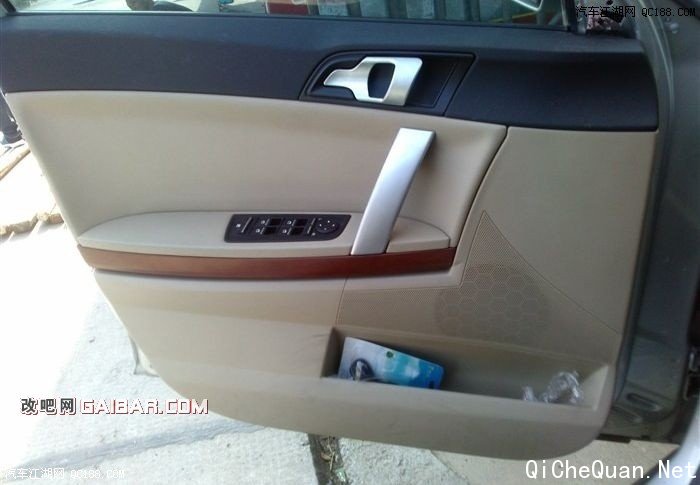

　　先拆门。

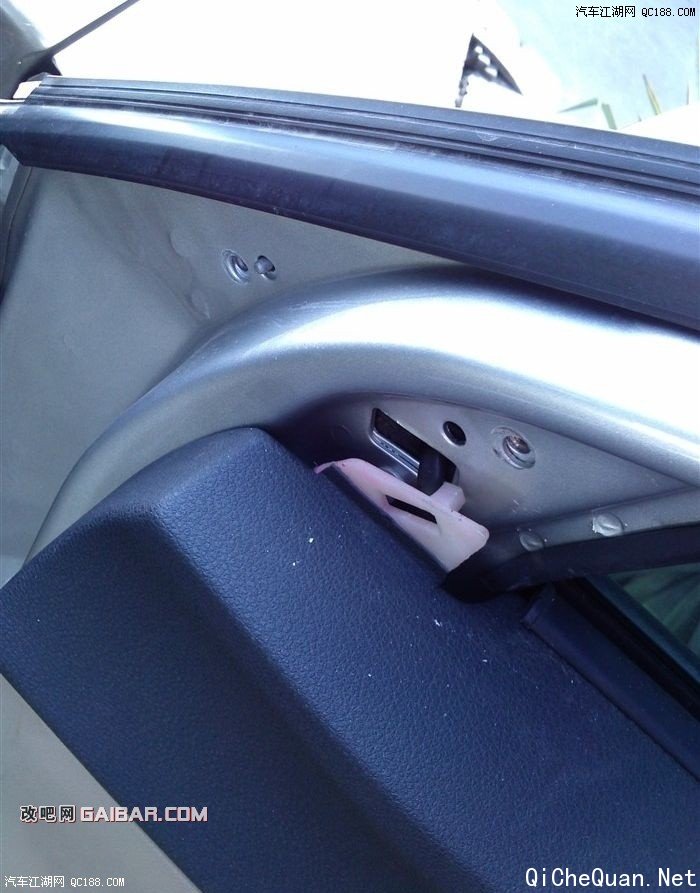

　　拆门一定要把这内室部门卸下来。不然右后视镜有个6角螺丝在里头藏着看不到的，拧不开的。那就卸下来吧。

　　



　　这样一卸，右耳朵也下来了。


　　拆下来后打孔了，这样最拿手。可拍的照找不到了。

　　



　　UP--还好有一丝路灯，在大马路边上弄也是够危险的。显示效果不错吧。





　　隔天再试下效果。

　　

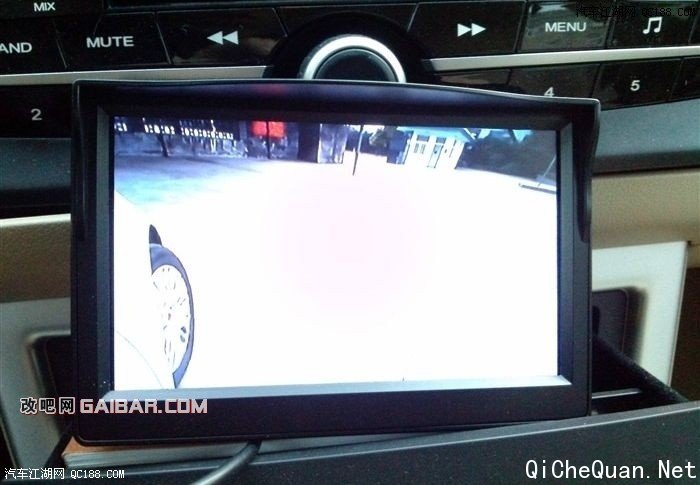

　　中午时的右视摄像头情况


　　手机照的，右轮够暴力。


　　这是近半个月来的成果。可能人家车行半天就完搞定了。自己弄的很有成就感。


　　--------------------我是华丽的风格线----------------------------------


　　右视摄像头与后视试用了几天，感觉真很踏实。

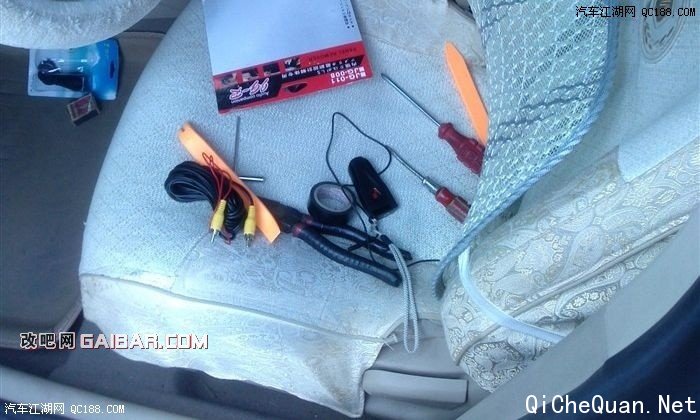

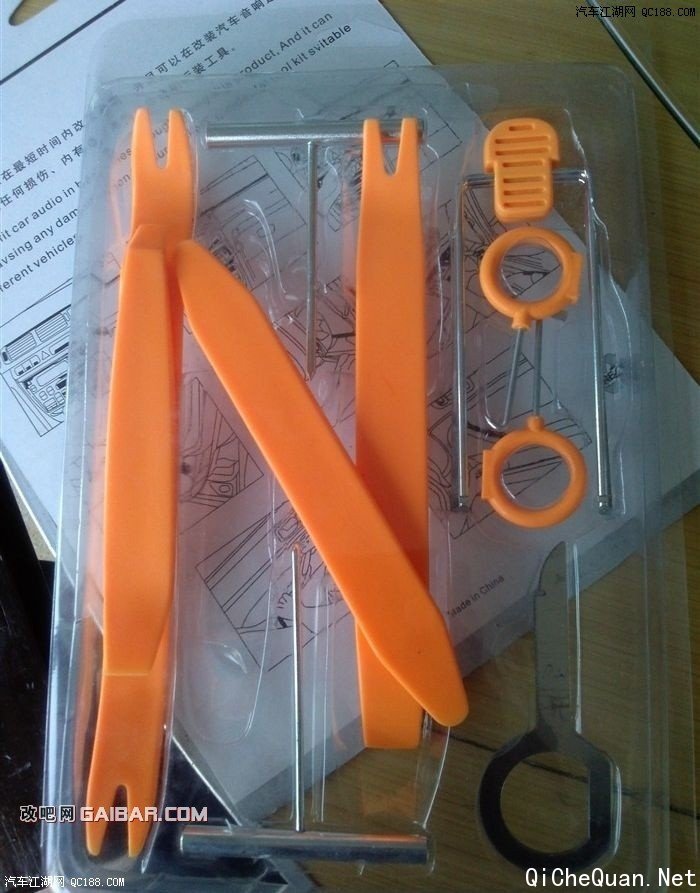

　　但用一字螺丝刀拆车，一来很会把车油漆划掉，二来真的不好拆。所以找了方法的网来买了一套工具。好工具到来是事半功倍的事。。接下去的作业一定很快就能搞定了。

　　


--------------------------------我是华丽的风格线----------------------------

　　右视摄像头与后视试用了几天，感觉真很踏实。


　　又等天一天天气超好的DAY。赶紧找个大的安全的地方弄左视摄像头。这次一定多拍照。


　　这位子套套当时做着1280块钱，藤条的，现在想想倒是好贵。

　　

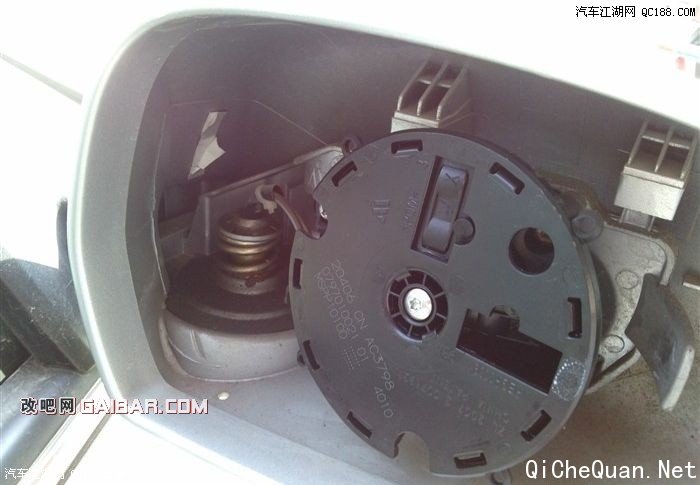

　　先卸下镜片。放远点，放在安全的地方，别一屁股下去，坏了就麻烦了。

　　

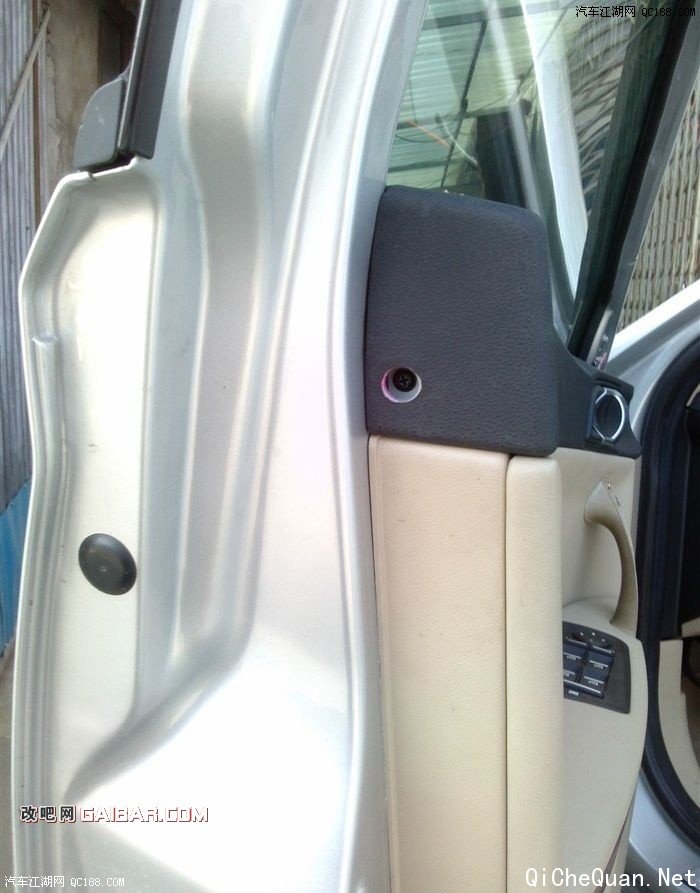

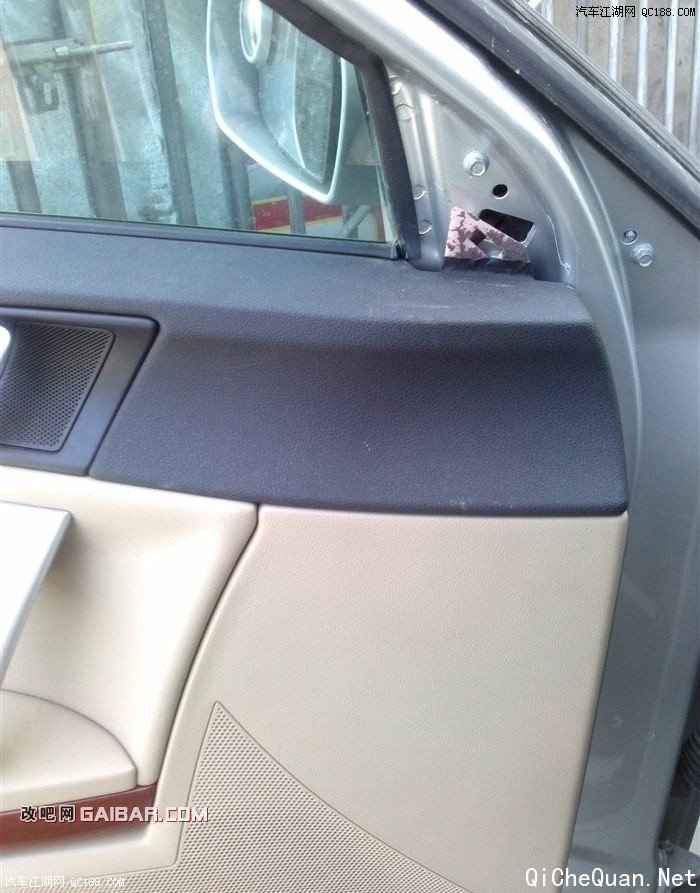

　　一样的方法 ，首先把小三角撬下来。

　　



　　

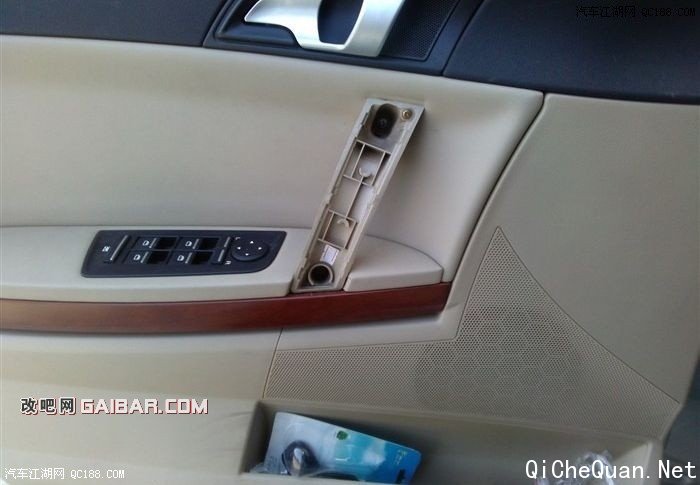

　　内面就4个螺丝。





　　



　　

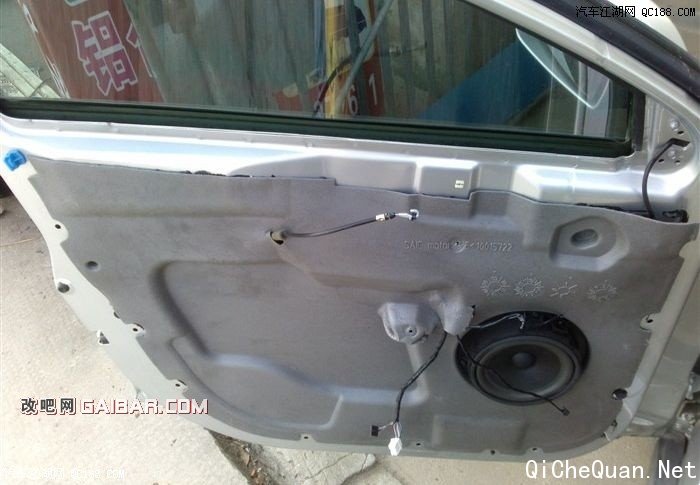

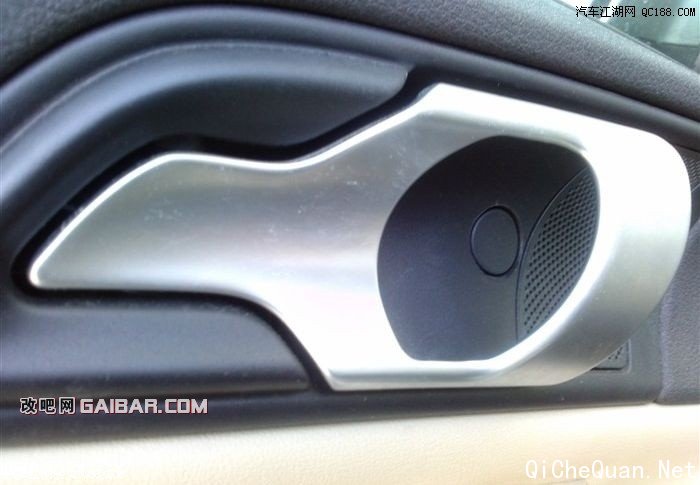

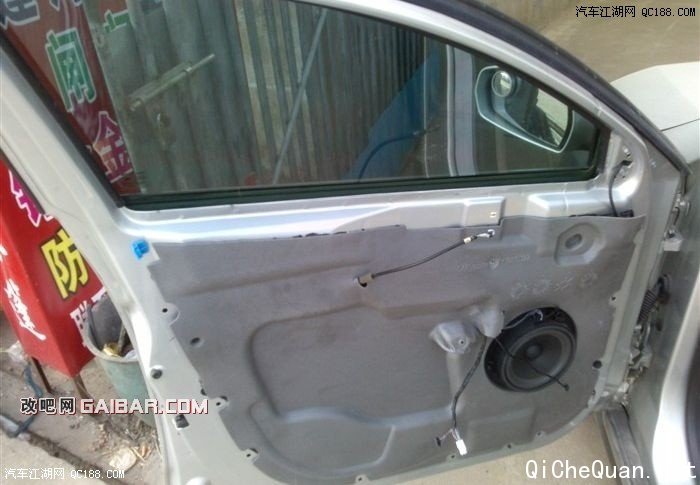

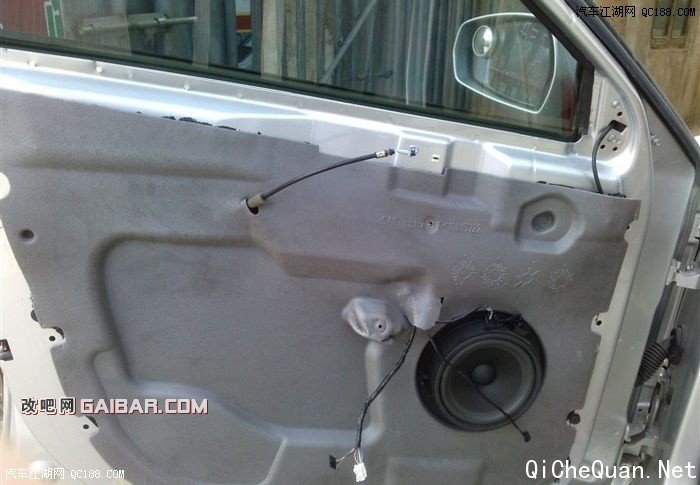

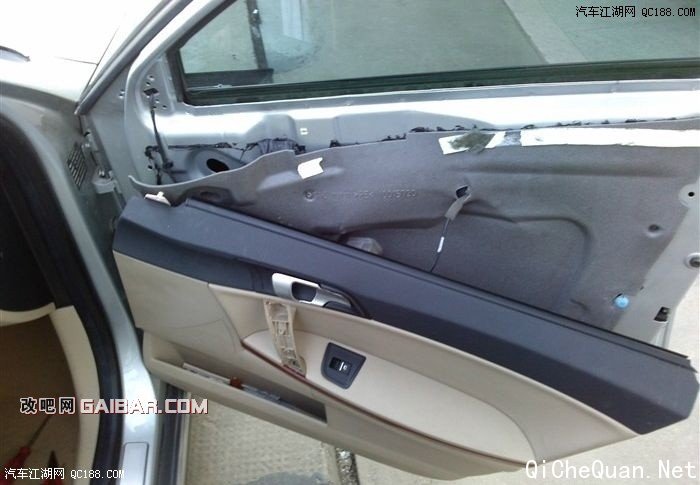

　　然后嘛就是拆门内装饰板了。这个有了工具后，很方便就撬下来了。而且没有伤到车子。花了几元钱值的。





　　



　　

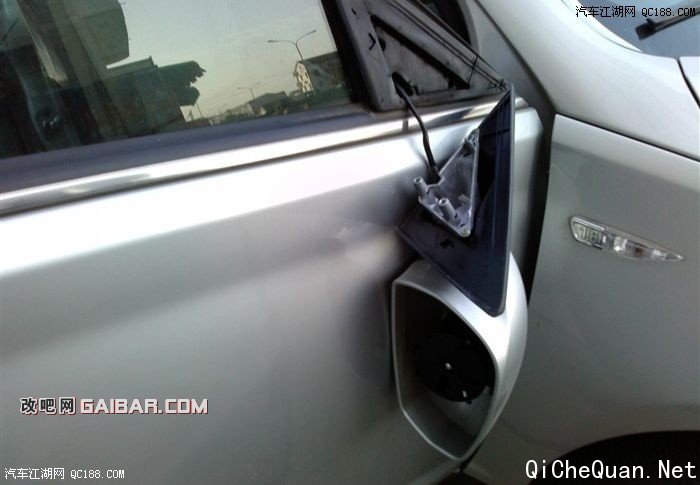

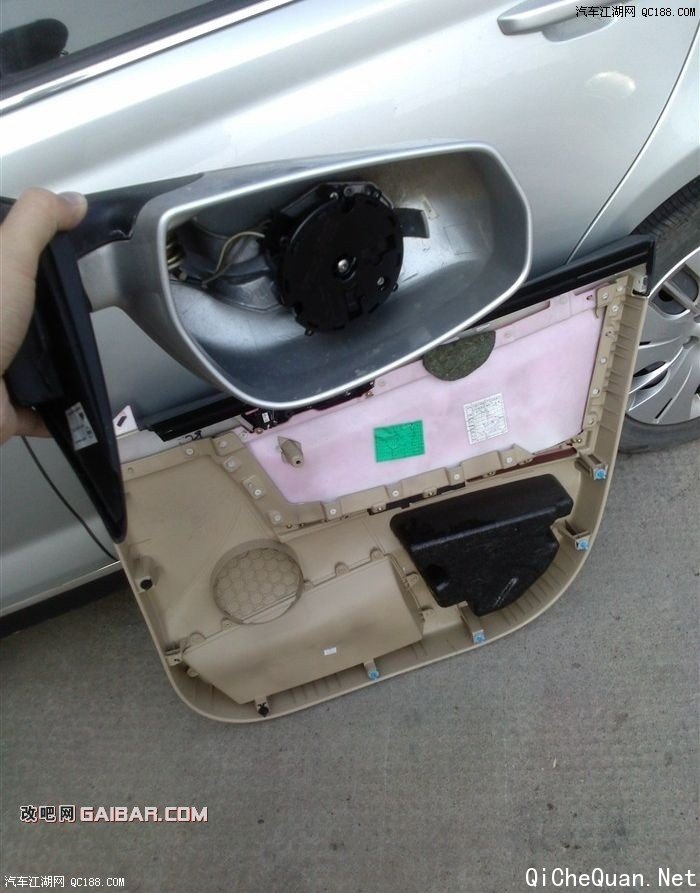

　　接下去可以把左后视镜拆下来了。拧掉里头的六角螺丝。





　　把里面电线也扣下来

　　



　　

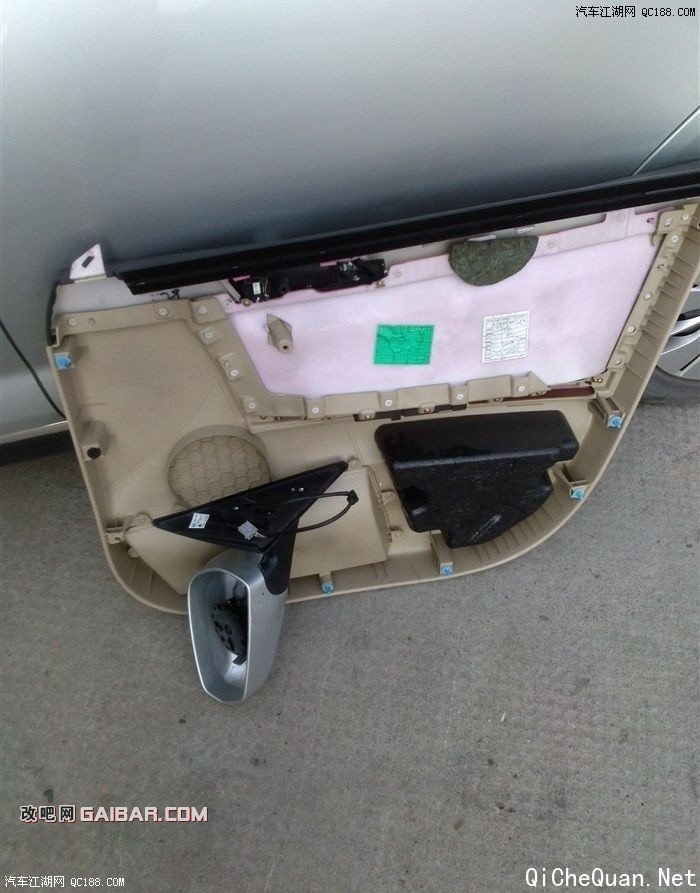

　　都弄下来了。集体合影一下。

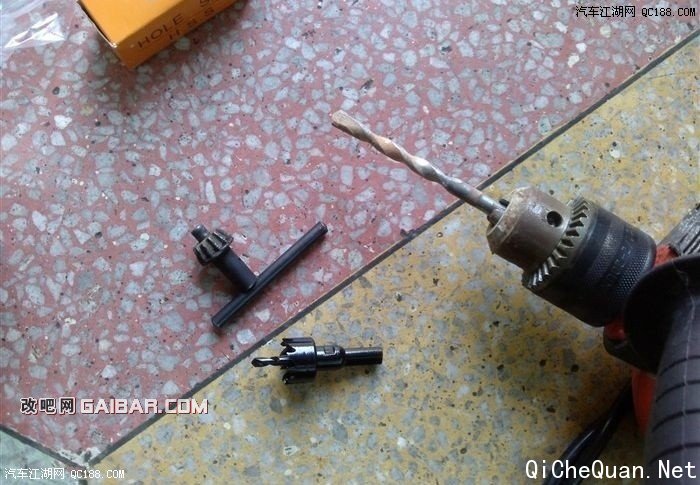

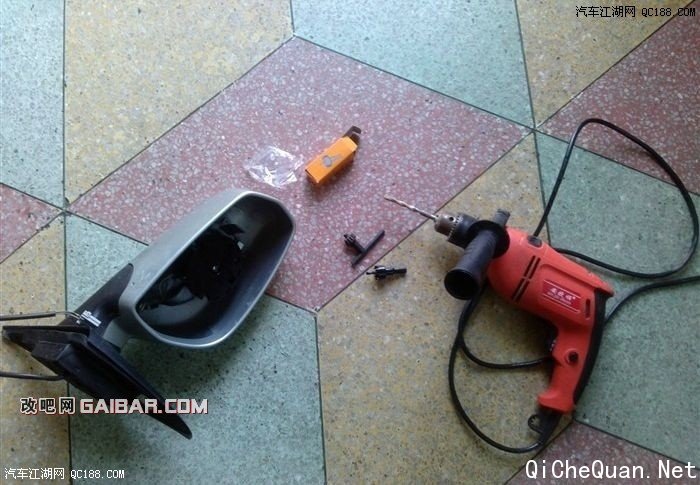

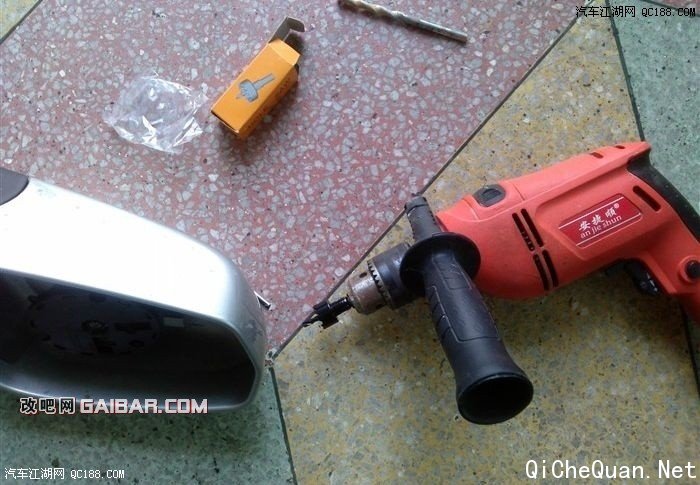

　　直接拿工具，钻头这个必须的。

　　



　　



　　找个好点的位置打洞吧。手一定要稳啊。不然就。。。。





　　

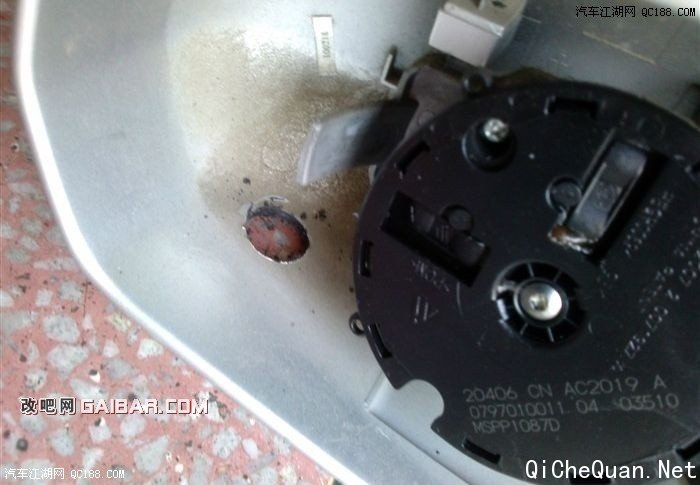

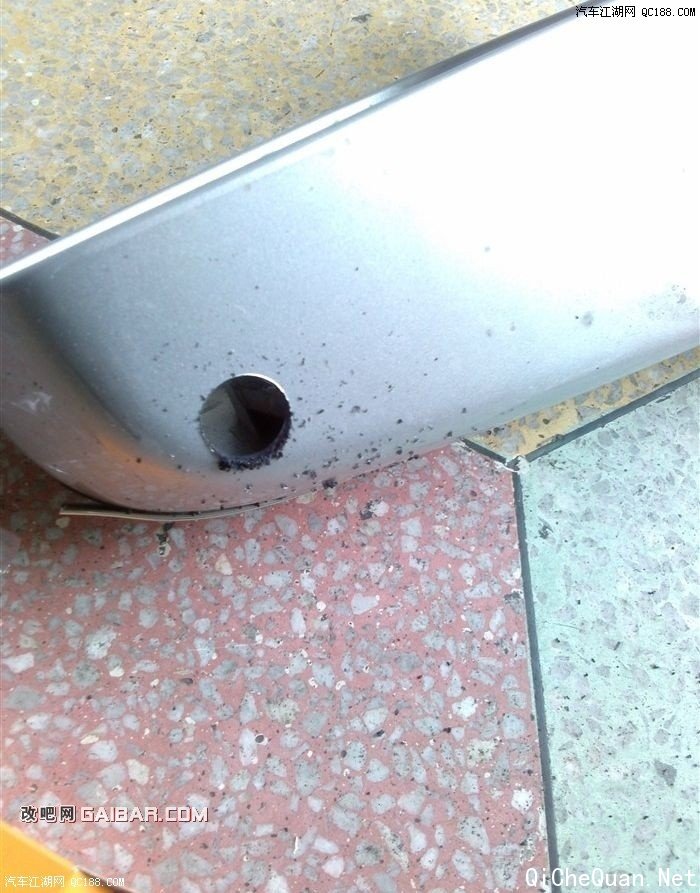

　　找洞高手出现了。。。洞很圆滑吧。

　　

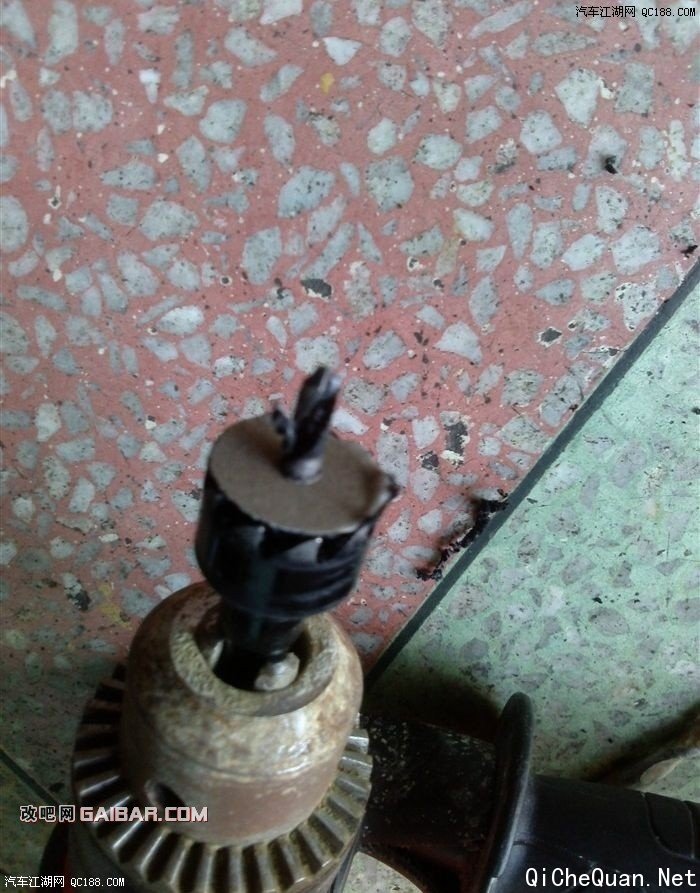

　　钻下来的原车反光镜的内肉。


　　装上摄像头后，一定的方法 装回去，还是用细铁丝引起，原车怎么走线的，就跟着走线。

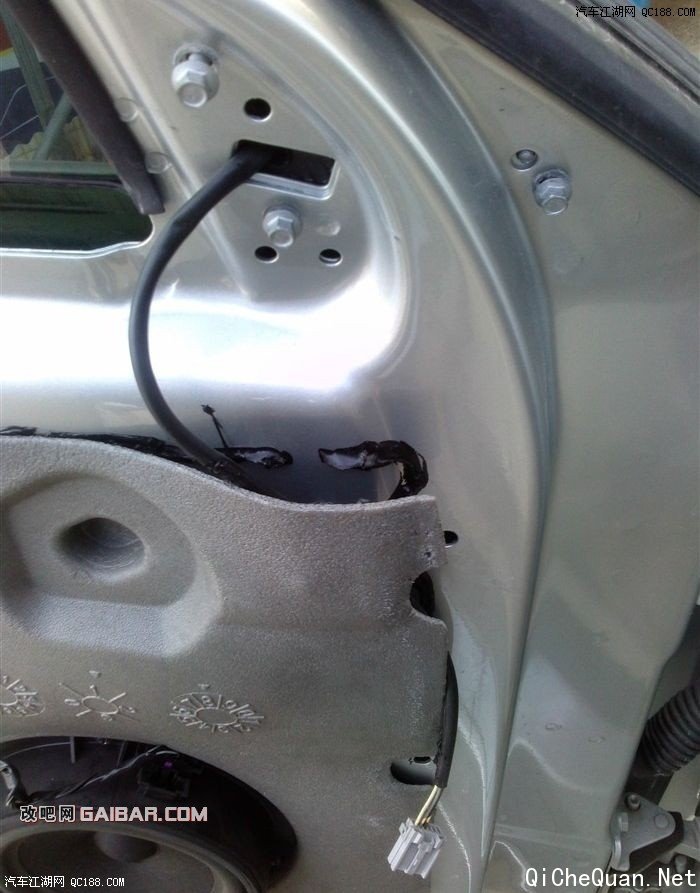

　　门与车的连接处一样方法走线。


      接到车里头去。

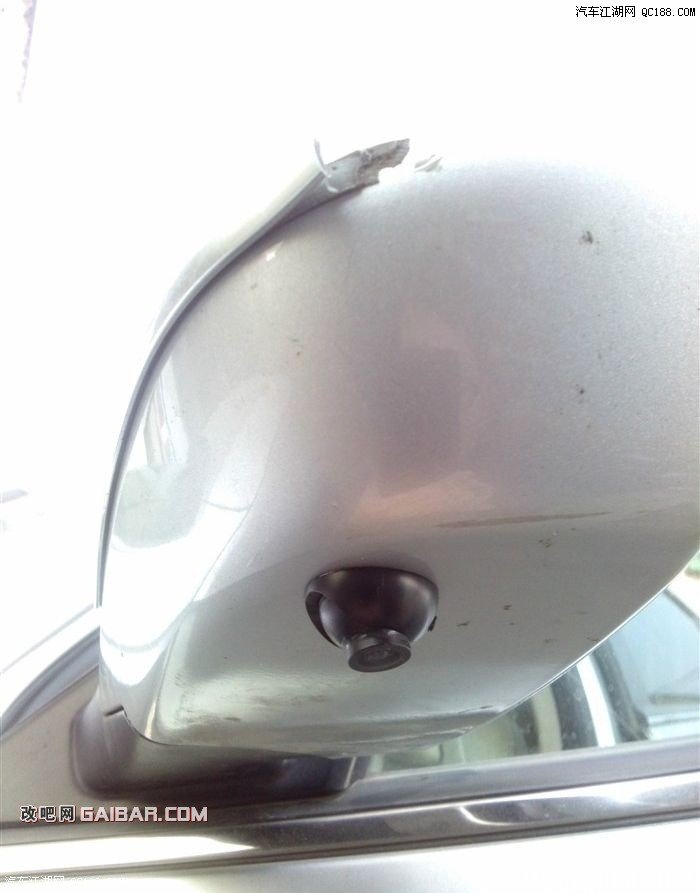

　　最后装上了。看看还挺隐蔽的。

　　



　　方向没有调整好。再弄下方向。装的时候把耳朵给弄花了。伤心。。


　　接下去在此上内室篇的图。内室的还没完全弄好。


　　-----------------我是华丽的风格线------------------

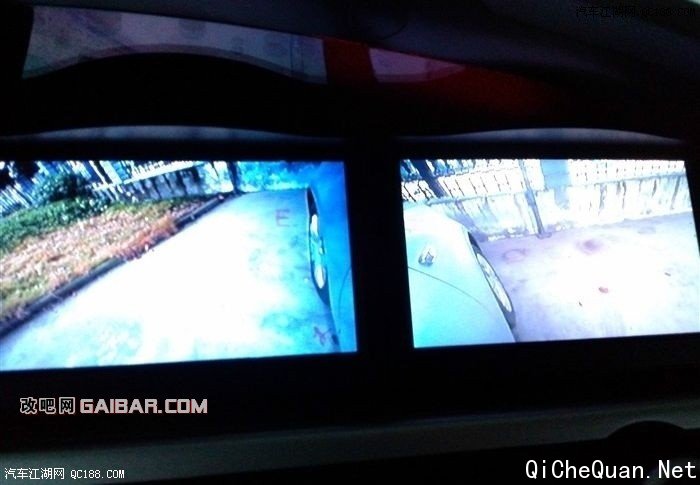

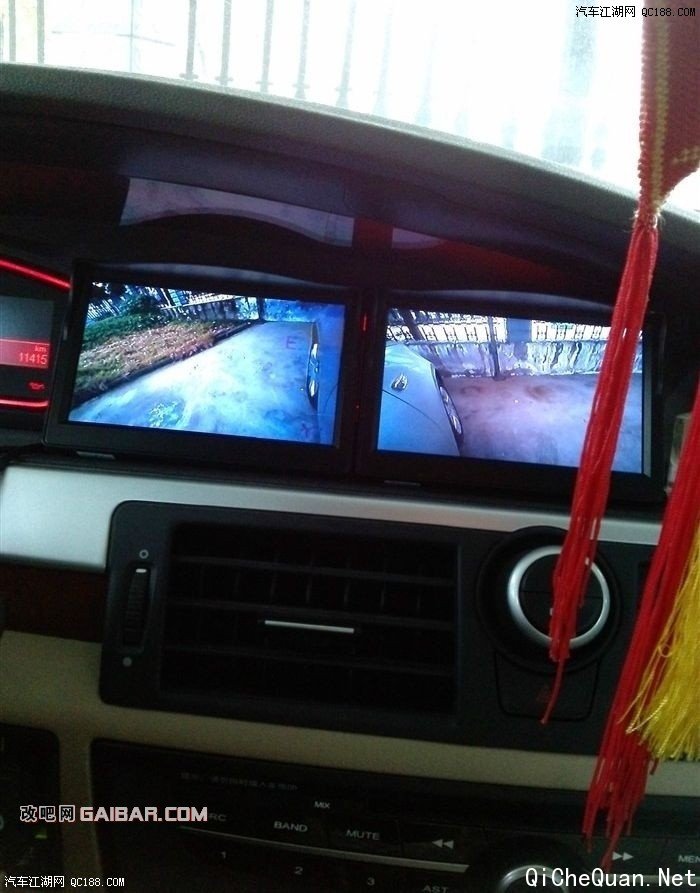

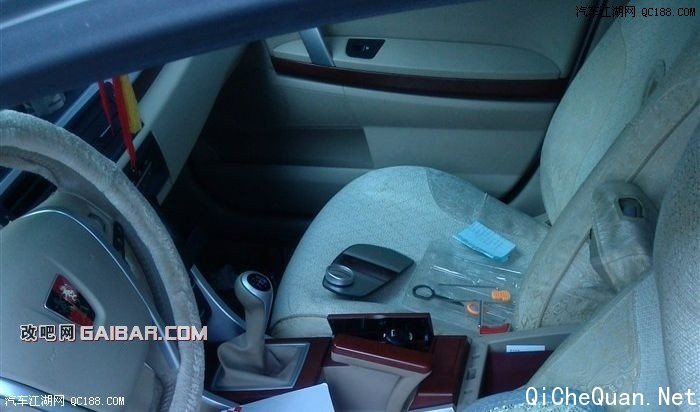

　　12年12月17日，勉强花了一个多小时，零散打理了下内室。先把未定稿的图放上来下。

　　



　　





　　主要还是着重在实际应用上。

　　

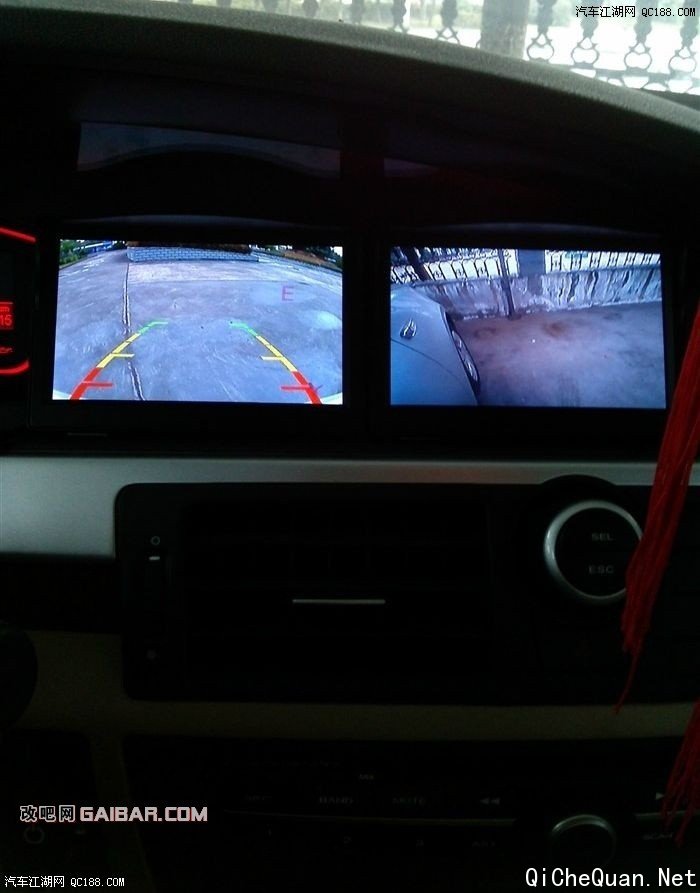

　　接下去上了倒车后自动切屏为倒车的影像。
