折腾完定速巡航及LED阅读等牌照灯后 今日折腾了行李箱灯 使用10颗3芯高亮食人鱼! 电流60mA 功率比较大 限流电阻都是3W规格的
亮度非常不错 使用电脑电源的12V测试图 12V下实测电流只有30mA 才发挥了一半的功力
电路很简单 两两串联 然后共5组并联 电压3.1V 最高电流取14.2V时60mA 以此计算限流电阻 用了3个1W 75欧电阻并联 最后在LED正负极之间并联1.2K电阻防余光
灯泡取下后要把掐住灯泡的那四个脚掰折 生铜的 两下就掰掉 然后用打磨机磨平整

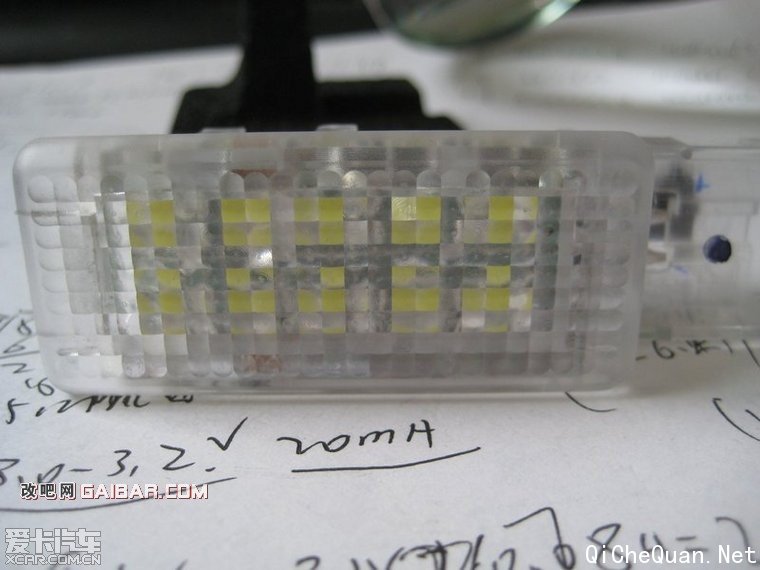

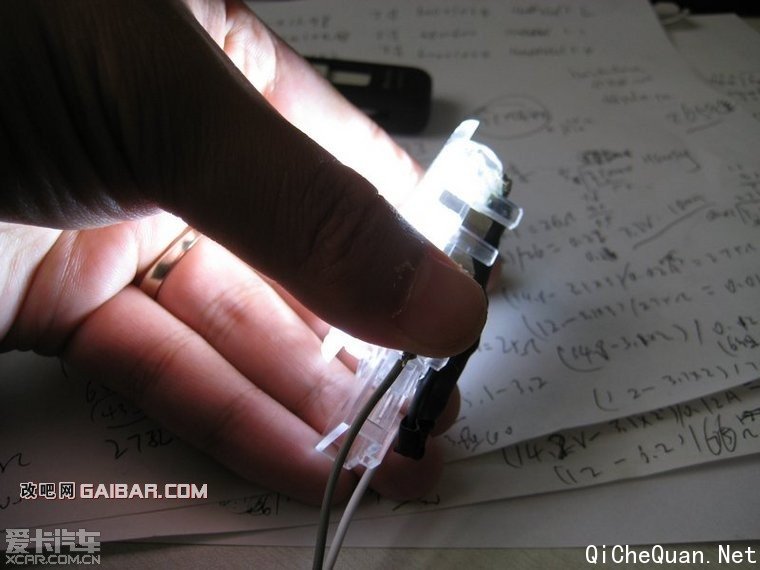

12V下的亮度
正面 10颗3芯高亮食人鱼

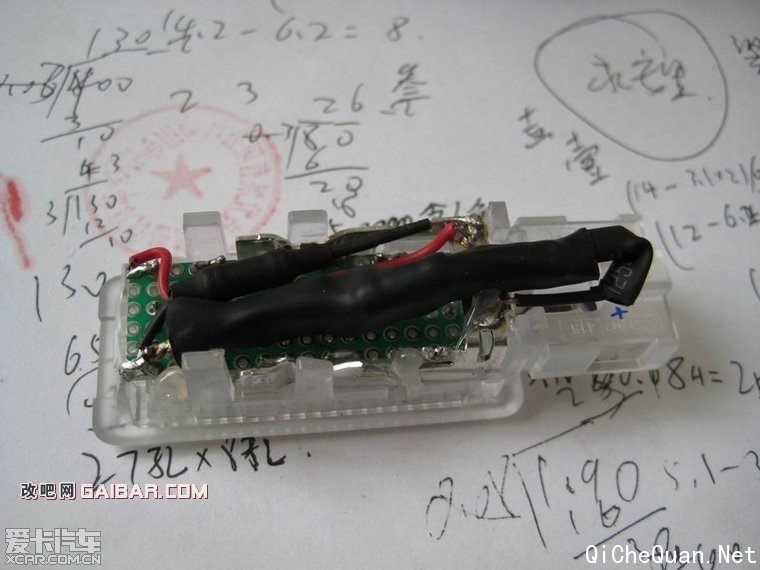

背面 充分展示了业余选手的水平

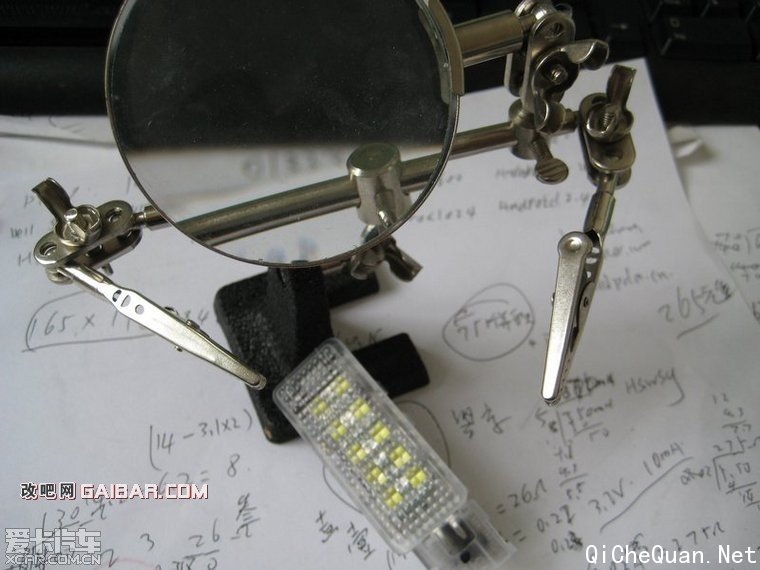

焊接辅助的小架子 很喜欢 那种紧紧夹住的感觉 非常爽

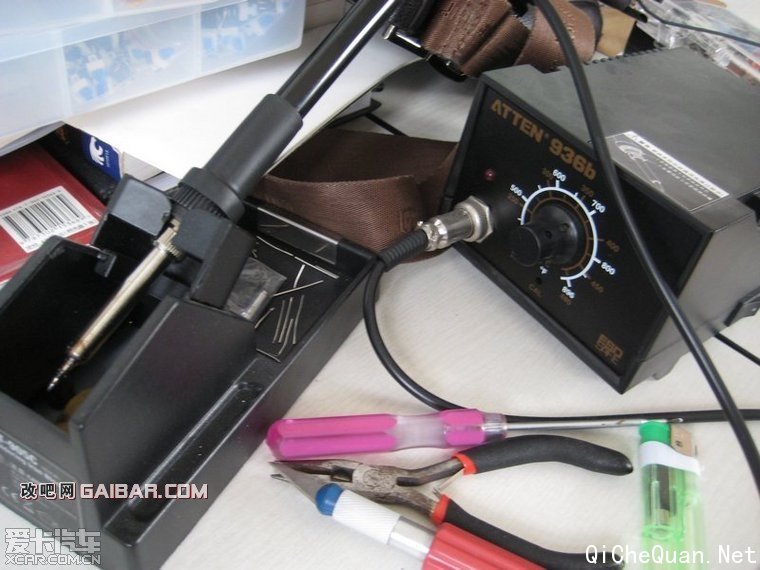

入门级焊台 以前总用电烙铁 自从连续烧了两个Z61主板后再也不玩了
X宝买的灯珠包装

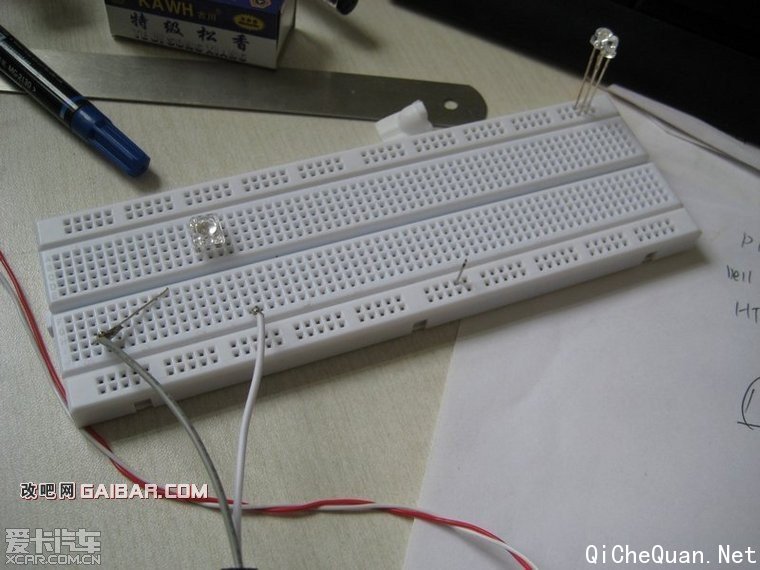

LED测试用的 聊胜于无 电源取的电脑电源12V 不小心短路后电脑会瞬间断电关机 悲催

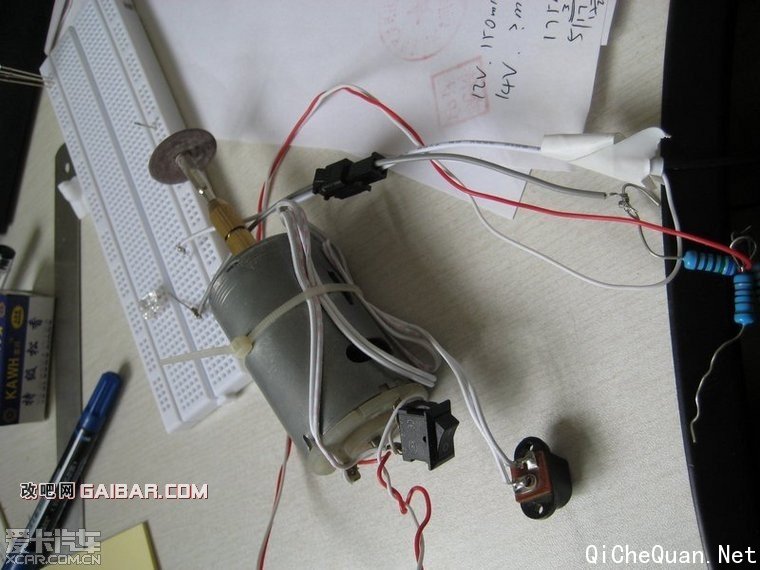

DIY的手磨 也使用电脑电源的12V电 主要作用是切割修剪洞洞板 今日主要作用是磨平了行李箱灯里掰折后的厚铜片

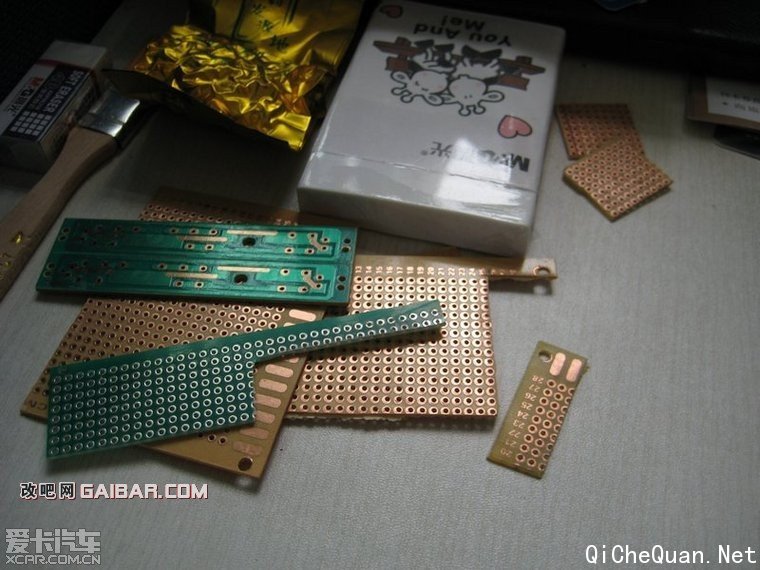

一堆洞洞板

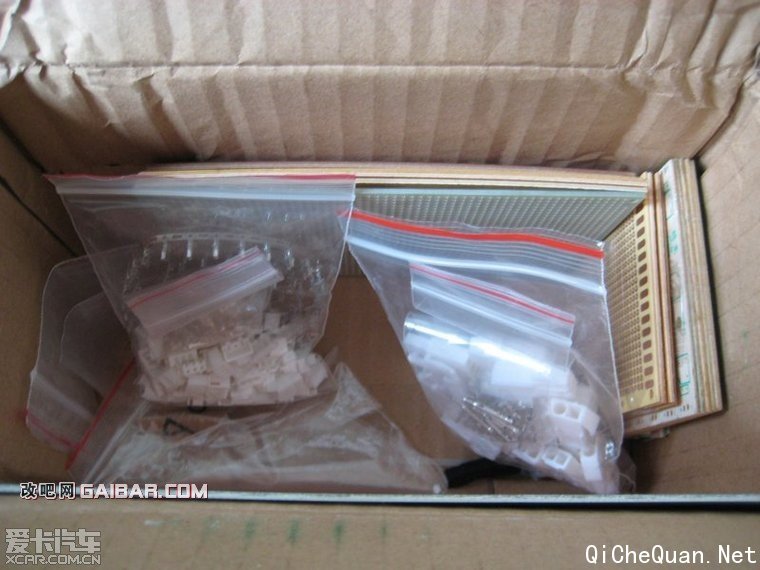

灯座 接插件 洞洞板

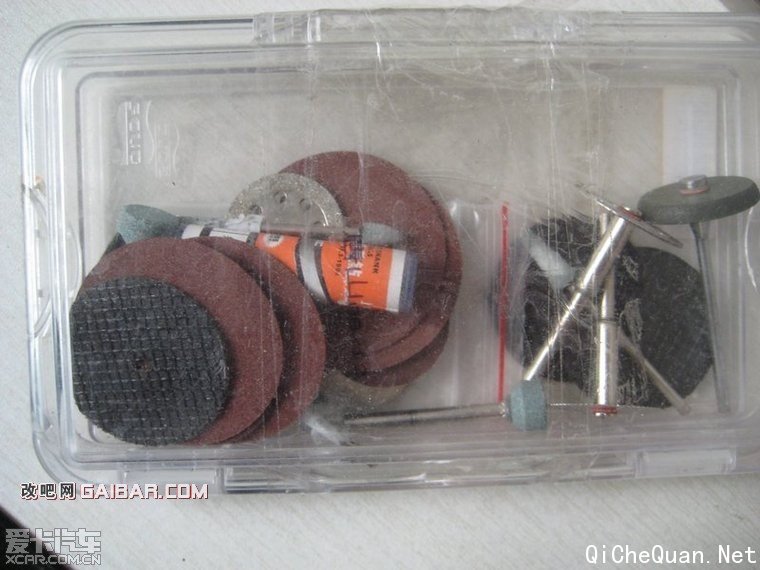

电磨的配件

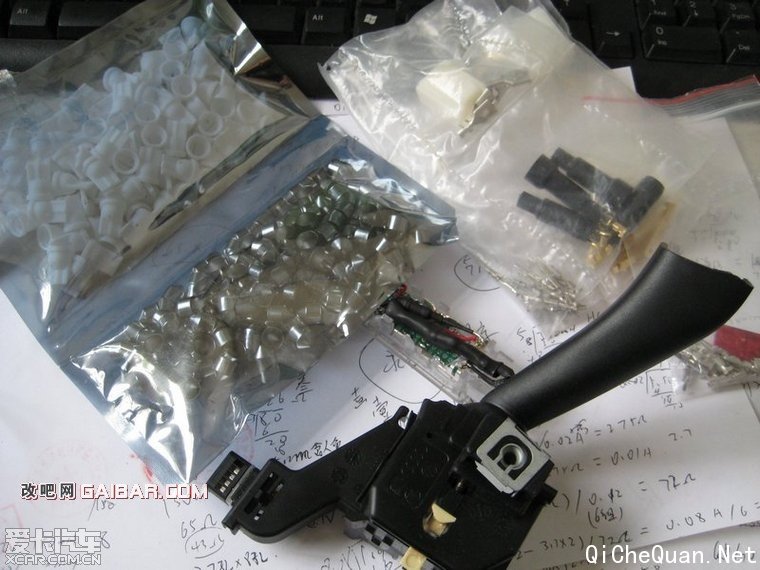

已切割肢解的速腾途安巡航手柄 改巡航后的遗物 手柄内的开关及线路板已经DIY到POLO手柄内了

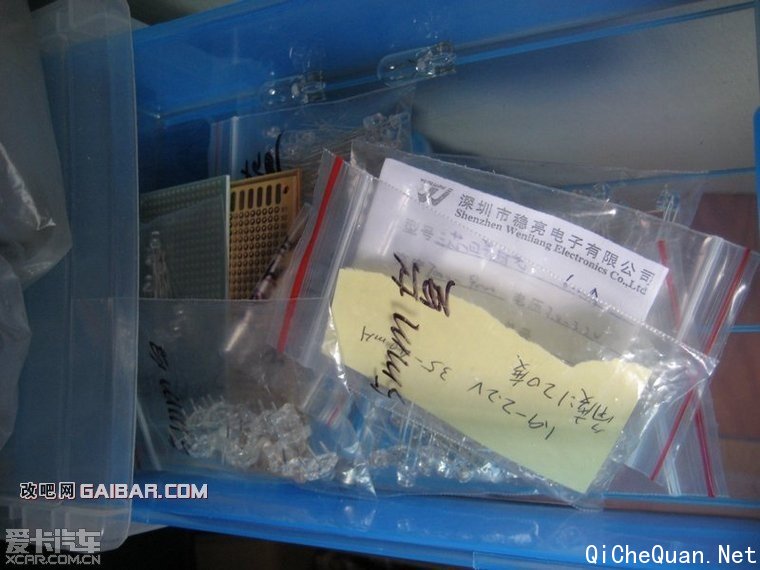

X宝买的LED的一部分 还有一些不宜使用的都封存了 可以说常见的LED我TM快买全了 折腾

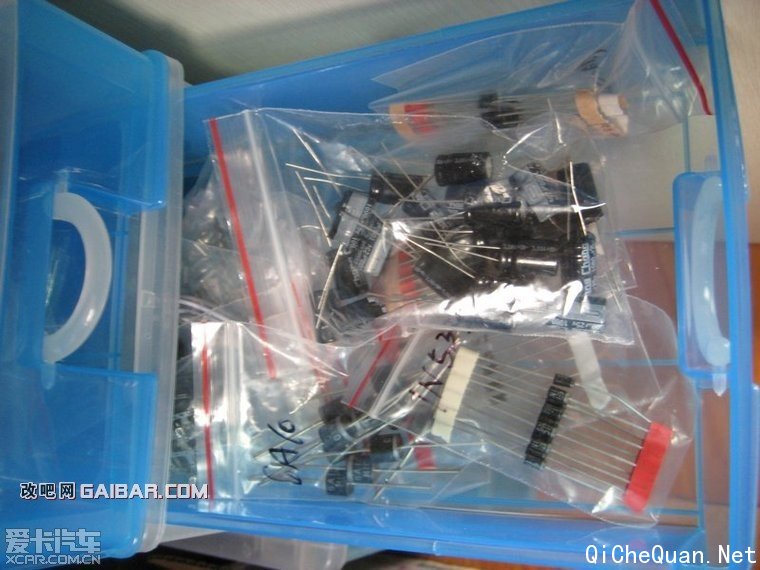

二极管等

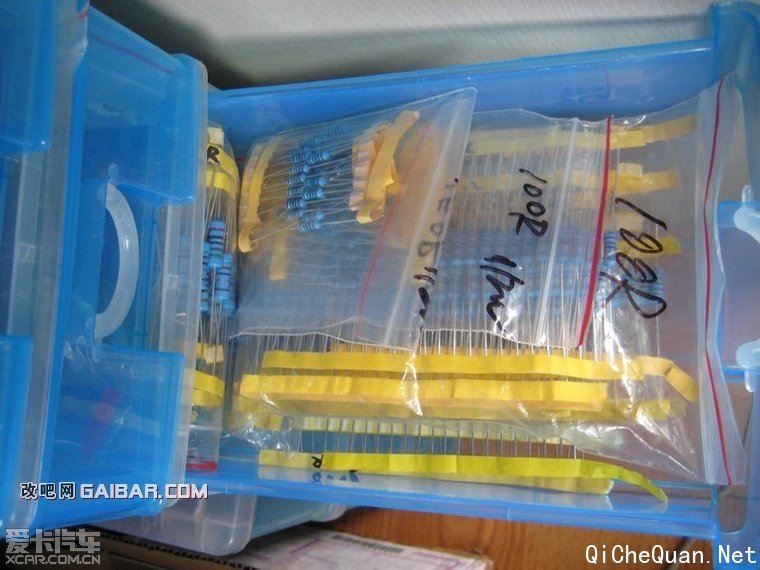

各种电阻 1/2W 1W 3W 经验教训就是 3W的电阻个头太TM大了! 不适合空间狭小的LED改装 实在不行的就用多个1W电阻解决 最好的办法还是用稳压模块 这个留待后续折腾一下
自己做的小电钻等工具
一堆破烂 有几个派上了用场

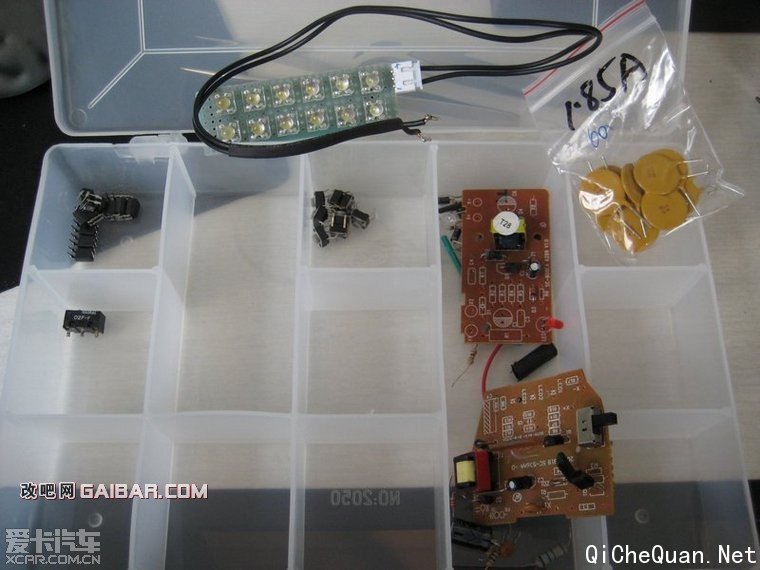

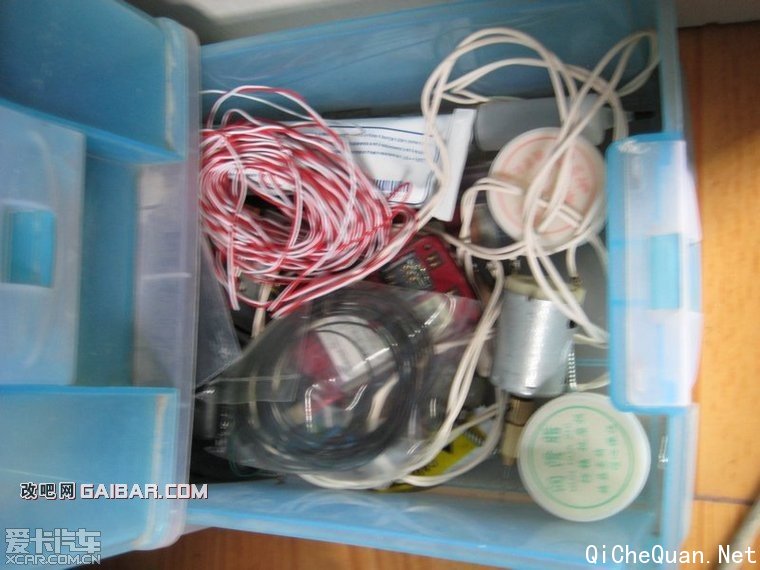

元器件盒 中间那个LED灯是试验性产品 单芯的 亮度也不赖

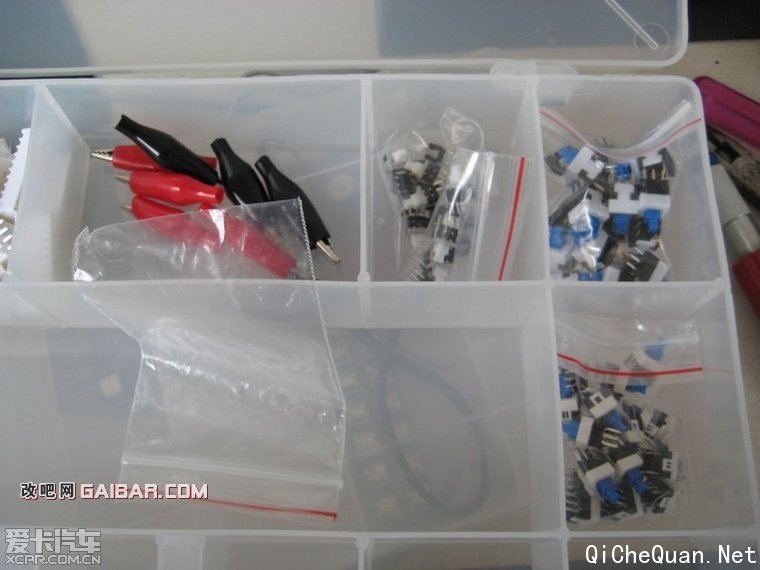

各种自锁开关 储备用作改造蓝牙开关用的
换下的简陋版阅读灯

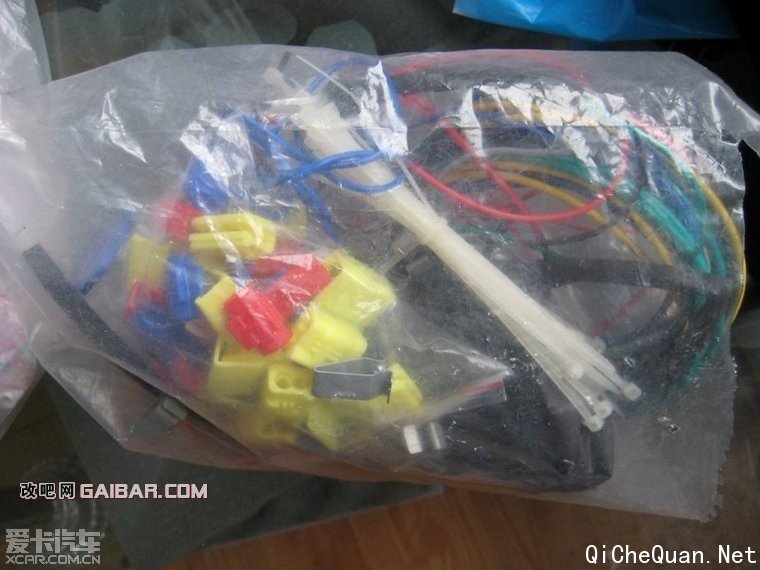

一包接线材料

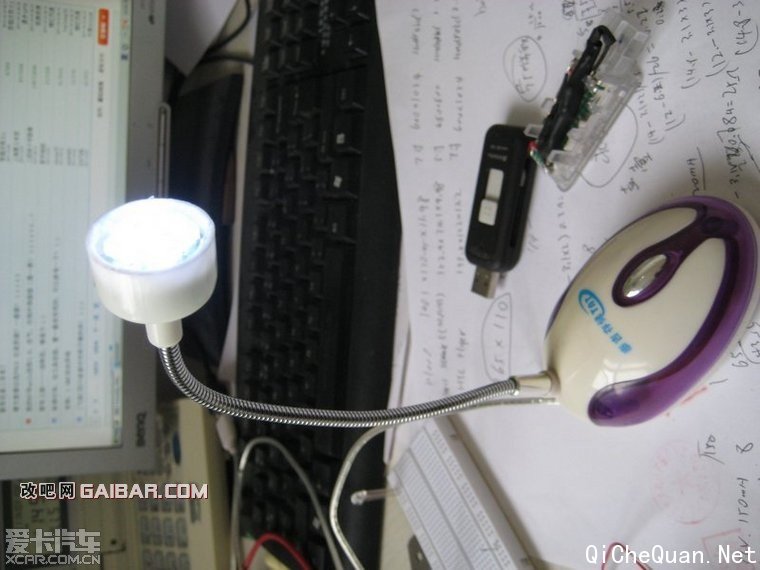

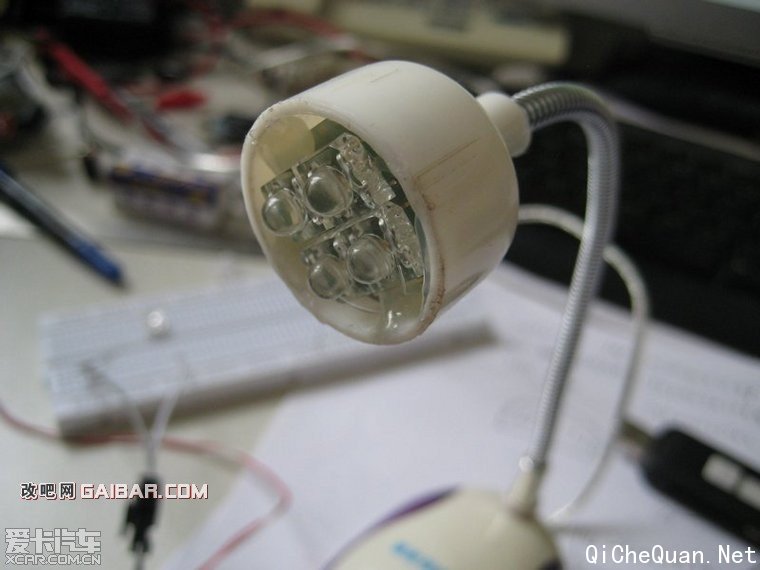

为方便挑灯夜战 找到一个USB风扇 改造成照明灯
4个单芯食人鱼 角度随意调整 焊接照明好帮手
